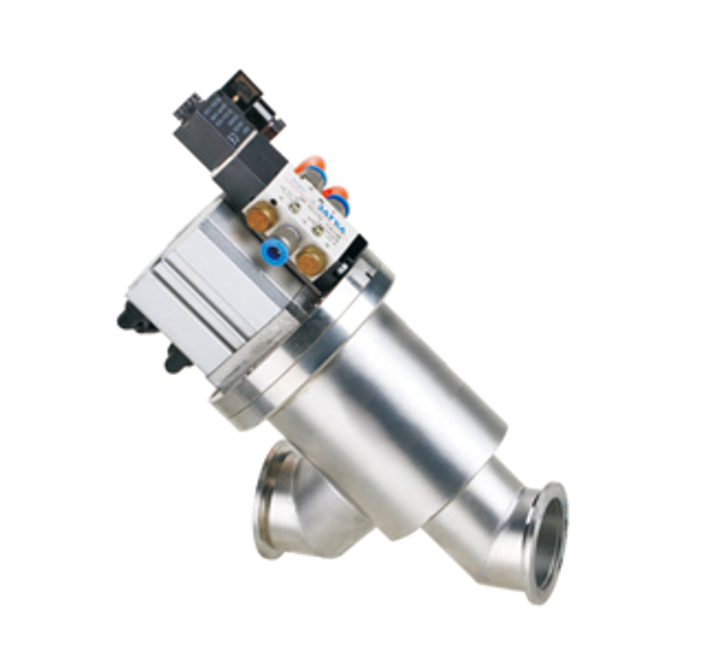

Прямопроходной пневматический высоковакуумный клапан серии Gdq-kf
В пневматическом высоковакуумном клапане серии Gdq-kf в качестве привода используется сжатый воздух, а направление воздушного потока изменяется с помощью электромагнитного реверсивного клапана
В пневматическом высоковакуумном клапане серии Gdq-kf в качестве рабочей среды используется сжатый воздух. Направление воздушного потока изменяется с помощью электромагнитного реверсивного клапана, который толкает поршень цилиндра вверх и вниз, приводя в движение шток клапана, который открывает или закрывает заслонку, обеспечивая тем самым соединение или перекрытие воздушного потока в вакуумной системе.
В качестве рабочей среды используется воздух и неагрессивные газы.
|
Применяемость (Пa) |
1×105~1,3×10-6 |
|
Скорость утечки клапана (Па·л/с) |
≤1,3×10-7 |
|
Применимая температура (℃) |
- -25~+ 40 |
|
Давление в пневмотрубках (МПа) |
0.4~0.8 |
|
Положение установки |
Произвольная |
|
Напряжение питания |
Стандартная заводская комплектация: 220 В/50 Гц |
|
Специальное обозначение: ①AC110V; ②DC24V; ③DC12V и т. д. |
|
|
Обратная связь по сигналу |
Стандартная: без сигнала обратной связи |
|
Микропереключатель |
|
Модель |
Путь (DN) |
ΦD |
ΦB |
ΦW |
L |
A |
H |
Стандартный фланец |
|
GDQ-J16/KF |
16 |
30 |
17.2 |
55 |
80 |
143 |
162 |
GB4982
|
|
GDQ-J25/KF |
25 |
40 |
26.2 |
77 |
100 |
170 |
177 |
|
|
GDQ-J32/KF |
32 |
55 |
41.2 |
85 |
120 |
180 |
187 |
|
|
GDQ-J40/KF |
40 |
55 |
41.2 |
97 |
130 |
195 |
200 |
|
|
GDQ-J50/KF |
50 |
75 |
52.2 |
98 |
155 |
228 |
219 |
/ |
