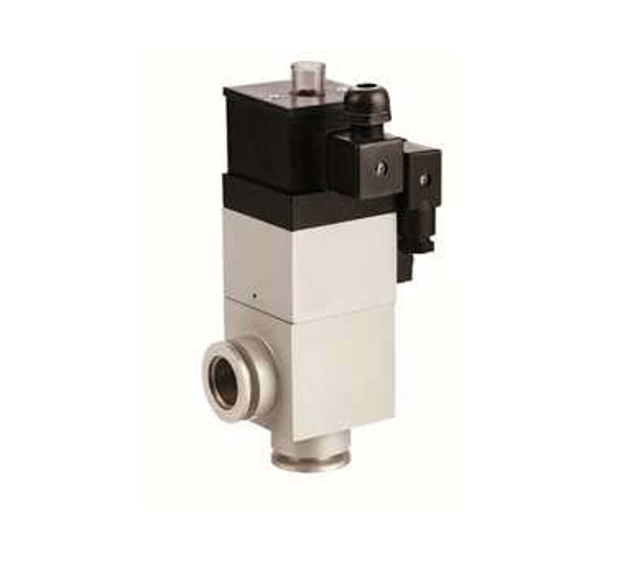

Электромагнитный и пневматический высоковакуумный клапан GDQ-J(b)
Клапан GDQ-J(b) (угловой клапан) герметизирован сильфоном и управляется электрическим сигналом в качестве переключателя клапана, а в качестве движущей силы для открытия или закрытия клапана используется сжатый воздух. При отключении питания или подаче сжатого воздуха клапан автоматически закрывается под действием пружины. Такой клапан, используемый в качестве механизма включения и выключения в высоковакуумной трубке, отличается стабильной и надёжной работой, а также длительным сроком службы и может стать лучшим выбором для автоматических вакуумных установок. В качестве рабочей среды может использоваться воздух и неагрессивные газы.
|
Область применения (Pa) |
1×105~1,3×10-6 |
|
Скорость утечки клапана (Па·л/с) |
≤1,3×10-7 |
|
Применимая температура (℃) |
-25~+40 |
|
Давление источника воздуха (МПа) |
0,4–0,6 |
|
Стандартный фланец |
GB4982 |
|
Положение установки |
Произвольный |
|
Номинальная мощность |
Стандартное исполнение: переменный ток 220 В/50 Гц |
|
Специальное исполнение: для переменного тока 110 В; постоянный ток 24 В; постоянный ток 12 В. |
|
|
Обратная связь по сигналу |
Стандартное исполнение: без обратной связи по сигналу специально для микропереключателей |
|
Модель |
Диаметр (DN) |
ΦD |
ΦB |
W |
H |
h |
A |
bxb |
|
GDQ-J10(b)/KF |
10 |
30 |
12.2 |
76 |
170 |
146 |
40 |
36×36 |
|
GDQ-J16(b)/KF |
16 |
30 |
17.2 |
76 |
170 |
146 |
40 |
36×36 |
|
GDQ-J25(b)/KF |
25 |
40 |
26.2 |
95 |
200 |
165 |
50 |
61×61 |
|
GDQ-J40(b)/KF |
40 |
55 |
41.2 |
112 |
232 |
186 |
65 |
80×80 |
