Серия фланцев KF
Характерные особенности:

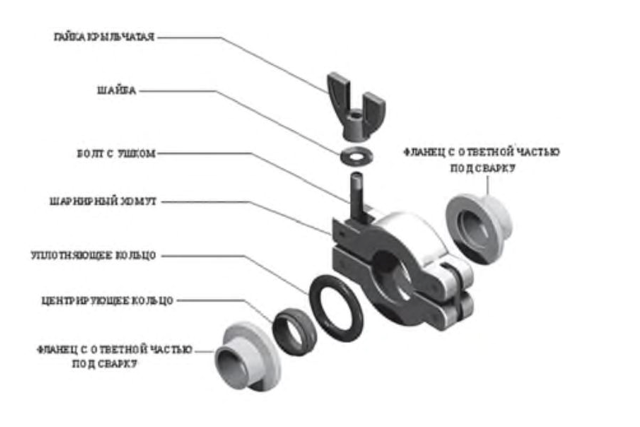

· Типичный монтаж серии KF или NW состоит из двух идентичных фланцев, центрирующего кольца и алюминиевого хомута с быстрым зажимом, который позволяет быстро соединять и разъединять вакуумное соединение без инструментальных средств.
· Вакуумное уплотнение осуществляется с помощью единовременного применения давления хомута на поверхности фланцев, выполненных под углом 15 градусов.
· Сопряженные поверхности фланцев сжимают уплотняющее кольцо, (закрепленное с помощью металлического центрирующего кольца), для создания уплотнения.
Характеристики:
· Заготовки: нержавеющая сталь 304 (другие материалы на заказ).

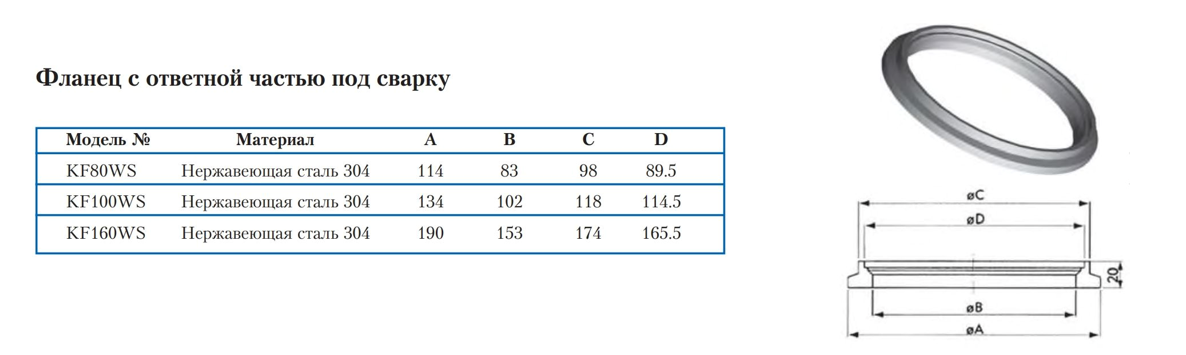

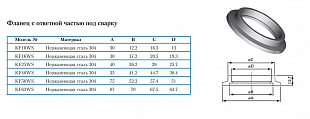

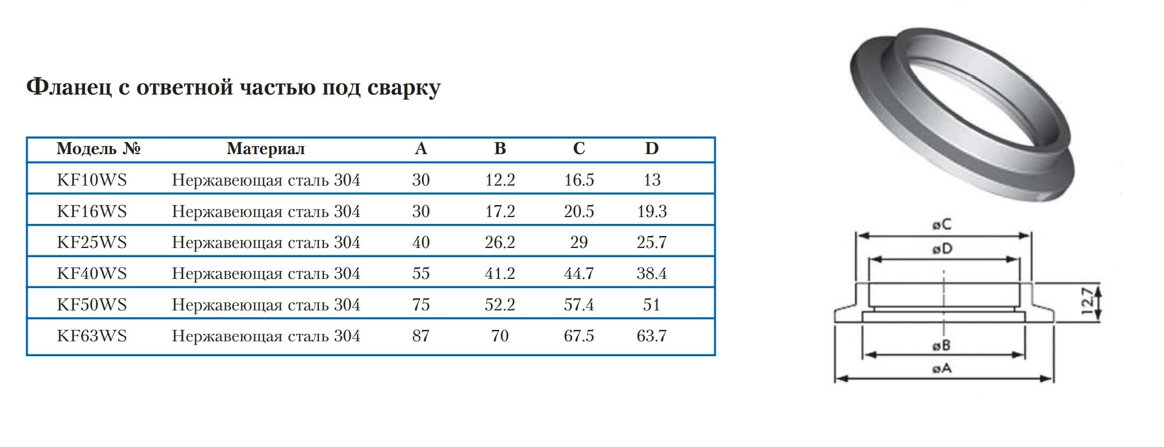

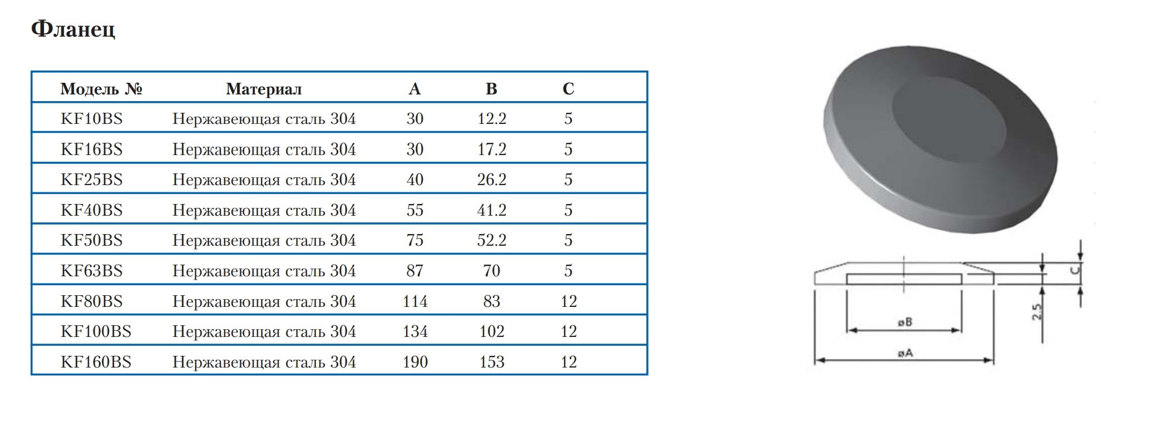

· Фланцы: нержавеющая сталь 304 (другие материалы на заказ).

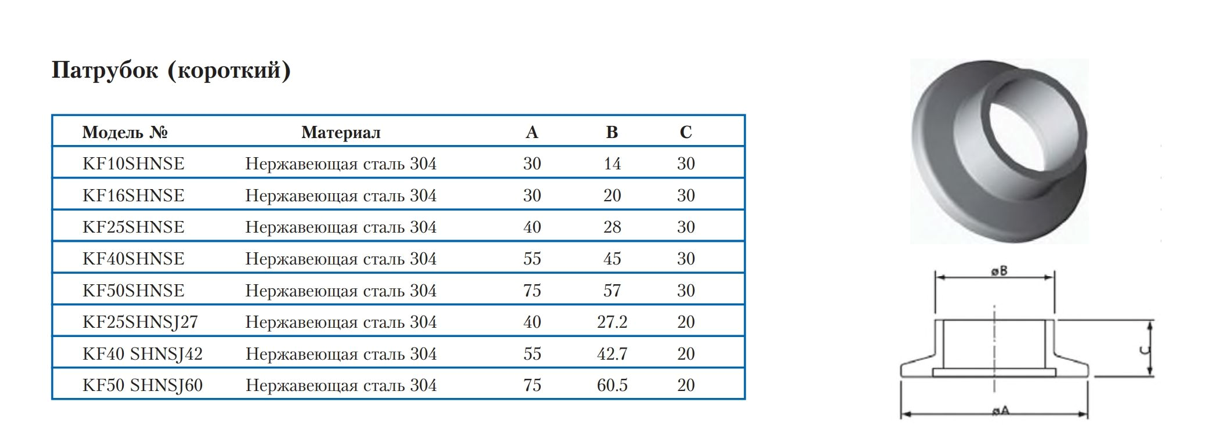

· Фитинги: нержавеющая сталь 304 (другие материалы на заказ).

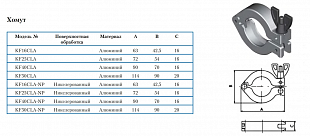

· Хомут: алюминий.
· Материал уплотняющего кольца: витоновое (Viton) или NBR.
· Диапазон температуры: 150 0 С витоновое (Viton), 80 0 С (NBR).
· Предельный вакуум: 1018 торр.
· Большие или специальные размеры могут быть выполнены на заказ.

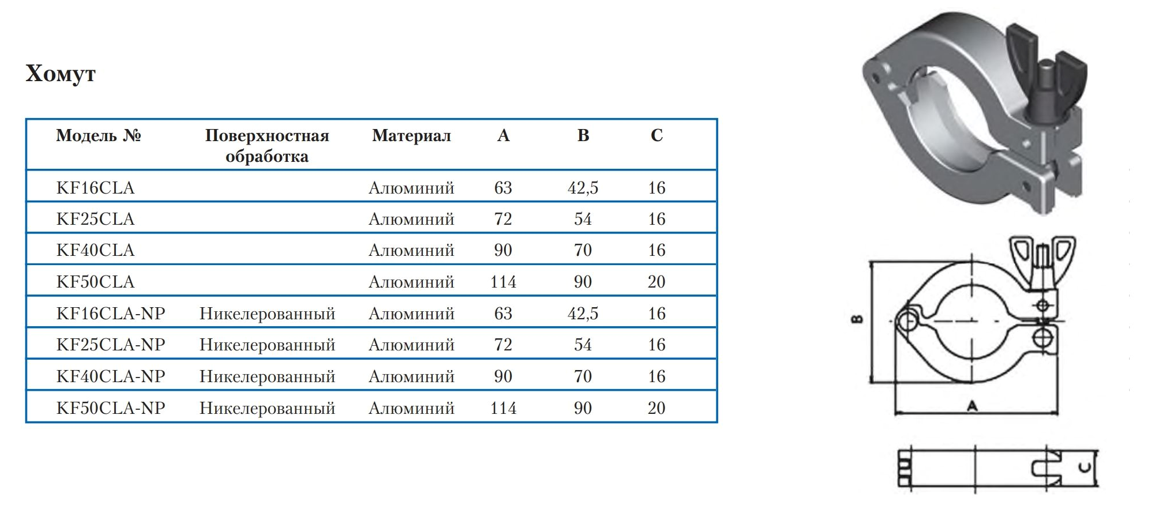

Полный монтаж хомутов:

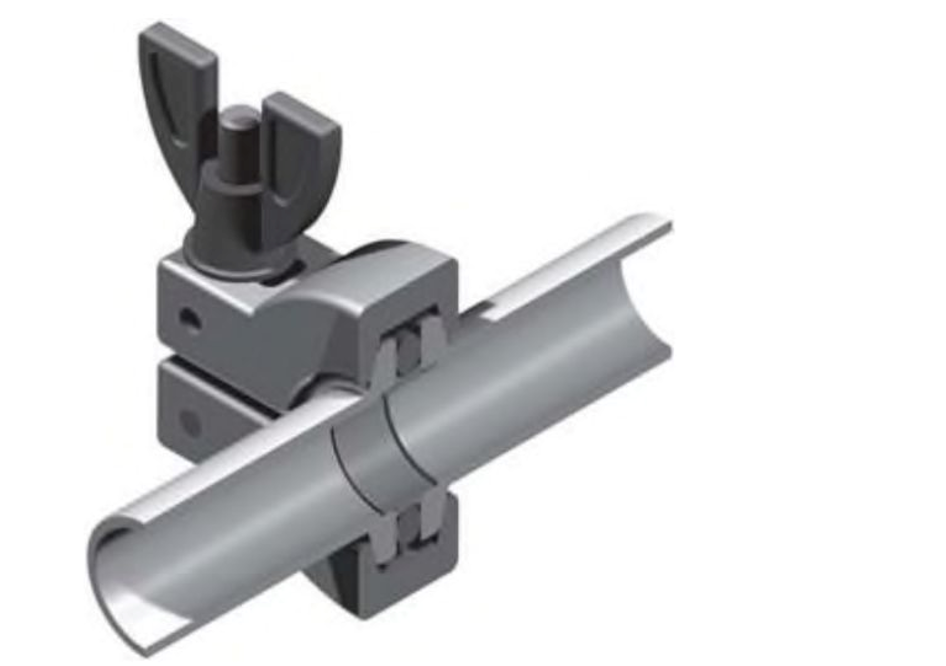

· Монтаж шарнирных хомутов, показанный сбоку, является часто используемым методом для создания вакуумных уплотнений при помощи фланцев KF. Монтаж облегчен вращаемым на 3600 фланцем и самоцентрирующимся профилем центрирующего кольца.
Давление прикладывается равномерно вокруг внешней поверхности обоих фланцев при помощи ручного уплотнения единой крыльчатой гайкой до первого контакта между металлическими
