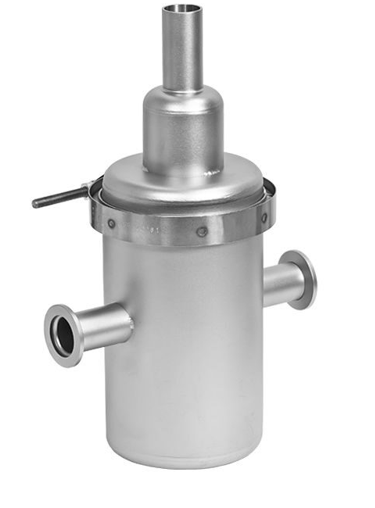

Азотная ловушка HTC

Азотная ловушка HTC

Азотная ловушка расположена между вакуумной камерой и насосом. Сверхнизкая температура жидкого азота адсорбирует молекулы газа на его стенках, увеличивая степень вакуума и помогая насосу откачивать воздух. Кроме того, азотная ловушка (cold trap) также может использоваться для установки устройства между вакуумной камерой и масляным насосом для улавливания паров масла, так что вакуумная камера снижается загрязнением масла и газом от масляного насоса.

Азотная ловушка также может быть охлаждающим устройством, используемым для сбора веществ в пределах определенной точки конденсации. Поместите соответствующий хладагент во внутренний резервуар. Когда газ проходит через внутренний резервуар, вещество с высокой температурой конденсации превращается в жидкость, а вещество с низкой температурой конденсации проходит через внутренний резервуар для достижения эффекта разделения.

Технология может обеспечивать различные интерфейсные фланцы, например, для производства азотных ловушек KF, ISO, ANSI и CF.

Инструкции по эксплуатации азотной ловушки：

1. Сначала пространство между внутренним и внешним стенками азотной ловушки откачивается для создания вакуума, при этом значение вакуумного давления должно быть ниже, чем 10^-2 торр.
2. Наденьте воронку из нержавеющей стали на сопло азотной ловушки и медленно влейте жидкий азот, содержащийся в вакуумной колбе с жидким азотом, в сопло азотной ловушки через воронку из нержавеющей стали так, чтобы внутренняя стенка улавливателя холода была заполнена жидким азотом.
3. Извлеките воронку из нержавеющей стали, а затем наблюдайте за изменениями уровня жидкого азота в цилиндре азотной ловушки через соответствующие промежутки времени. Продолжительность цикла заполнения жидким азотом указана в таблице ниже.

Таблица времени заправки однотрубных ловушек LN2

Меры предосторожности при использовании жидкого азота：

1. Избегайте прямого контакта с кожей.
2. При заправке следует надевать защитные средства, такие как противоморозные перчатки, защитные очки и т.д.
3. Использование жидкого азота должно осуществляться на открытом пространстве.
