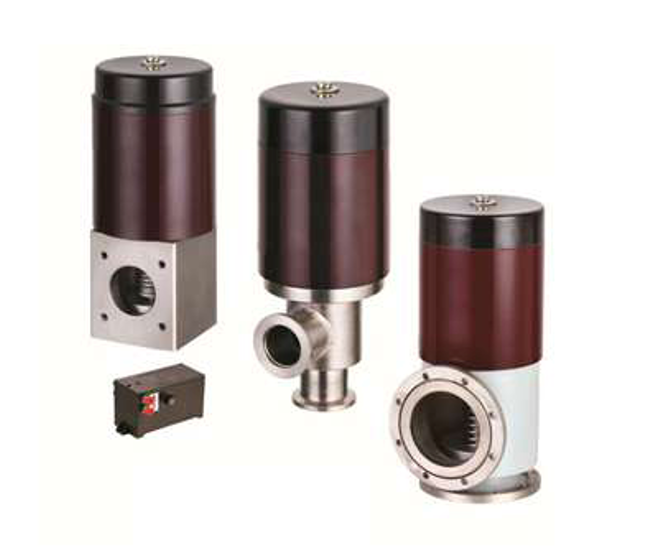

Электромагнитный высоковакуумный клапан GDC-J
Электромагнитный высоковакуумный клапан GDC-J используется для открытия или закрытия клапана под действием электромагнитной силы и силы упругости пружины, что позволяет открывать или перекрывать поток воздуха в вакуумной системе. Он выдерживает атмосферное давление на уплотнённую поверхность клапана, в то время как нижняя часть клапана находится в вакууме. При таких условиях клапан можно открывать после подключения электропитания.
|
Область применения (Па) |
105～6,7×10-4 |
|
Скорость утечки клапана (Па·л/с) |
≤6,7×10-4 |
|
Применимая температура (℃) |
-25～+40 |
|
Повышение температуры катушки (℃) |
≤65 |
|
Время включения и выключения (Ы) |
3～5 |
|
Напряжение питания (В / Гц) |
220±10%/50 |
|
Установить шаблон |
Вертикальный |
|
Модель |
Диаметр (DN) |
ΦW |
ΦD |
ΦB |
H |
A |
Стандартный фланец |
|
GDC-J16A/KF |
16 |
68 |
30 |
17.2 |
186 |
40 |
GB4982
|
|
GDC-J25A/KF |
25 |
82 |
40 |
26.2 |
193 |
50 |
|
|
GDC-J40/KF |
40 |
110 |
55 |
41.2 |
270 |
65 |
|
|
GDC-J50A/KF |
50 |
125 |
75 |
52.2 |
307 |
70 |
|
|
Модель |
Диаметр (DN) |
ΦW |
ΦB |
H |
h |
b-b |
|
|
GDC-J16A |
16 |
68 |
42 |
165 |
28 |
48×48 |
|
|
GDC-J25A |
25 |
82 |
55 |
190 |
35 |
58×58 |
|
|
GDC-J32 |
32 |
92 |
64 |
217 |
40 |
68×68 |
|
|
GDC-J40 |
40 |
110 |
70 |
240 |
44 |
80×80 |
|
|
GDC-J50A |
50 |
125 |
90 |
285 |
56 |
95×95 |
|
|
GDC-J65 |
65 |
135 |
105 |
315 |
65 |
115 × 115 |
|
|
GDC-J80 |
80 |
165 |
125 |
358 |
75 |
140×140 |
|
|
Модель |
Диаметр (DN) |
ΦW |
ΦD |
ΦB |
H |
A |
Стандартный фланец |
|
GDC-J16A/KF |
16 |
68 |
30 |
17.2 |
186 |
40 |
GB4982
|
|
GDC-J25A/KF |
25 |
82 |
40 |
26.2 |
193 |
50 |
|
|
GDC-J40/KF |
40 |
110 |
55 |
41.2 |
270 |
65 |
|
|
GDC-J50A/KF |
50 |
125 |
75 |
52.2 |
307 |
70 |
|
|
Модель |
Диаметр (DN) |
ΦW |
ΦB |
H |
h |
b-b |
|
|
GDC-J16A |
16 |
68 |
42 |
165 |
28 |
48×48 |
|
|
GDC-J25A |
25 |
82 |
55 |
190 |
35 |
58×58 |
|
|
GDC-J32 |
32 |
92 |
64 |
217 |
40 |
68×68 |
|
|
GDC-J40 |
40 |
110 |
70 |
240 |
44 |
80×80 |
|
|
GDC-J50A |
50 |
125 |
90 |
285 |
56 |
95×95 |
|
|
GDC-J65 |
65 |
135 |
105 |
315 |
65 |
115 × 115 |
|
|
GDC-J80 |
80 |
165 |
125 |
358 |
75 |
140×140 |
|
