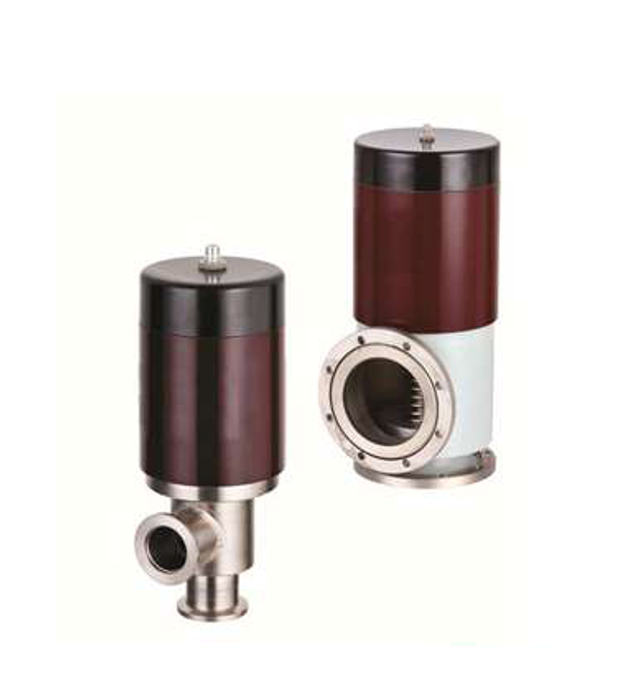

Электромагнитный вакуумный клапан серии DDC-JQ-BВ
Электромагнитный вакуумный клапан серии DDC-JQ-B — это специальный клапан, устанавливаемый на пластинчато-роторный вакуумный насос. Клапан и насос должны быть подключены к одному источнику питания. Запуск/остановка насоса напрямую управляет открытием/закрытием клапана. Когда насос перестает работать или происходит внезапное отключение электропитания, клапан автоматически закрывает вакуумную систему и заполняет насос газом через входное отверстие для газа. Таким образом предотвращается возврат масла из насоса в вакуумную систему.
Применимой рабочей средой для этого клапана является воздух или неагрессивный газ.
|
Область применения (Па) |
105～1×10-2 |
|
Скорость утечки клапана (Па·л/с) |
＜6,7×10-4 |
|
Применимая температура (℃) |
-25～+50 |
|
Время открытия и закрытия клапана (с) |
≤3 |
|
Номинальное напряжение (В/Гц) |
220±10%/50 |
|
Модель |
Номинальный диаметр (DN) |
ΦW |
ΦD |
ΦB |
H |
A |
Стандартный фланец |
|
DDC-JQ16B |
16 |
68 |
30 |
17.2 |
191 |
40 |
GB4982
|
|
DDC-JQ25B |
25 |
82 |
40 |
26.2 |
202 |
50 |
|
|
DDC-JQ32B |
32 |
92 |
55 |
41.2 |
244 |
50 |
|
|
DDC-JQ40B |
40 |
110 |
55 |
41.2 |
275 |
65 |
|
|
DDC-JQ50B |
50 |
125 |
110 |
90 |
314 |
80 |
GB/T6070 |
|
DDC-JQ65B |
65 |
135 |
130 |
110 |
343 |
88 |
|
|
DDC-JQ80B |
80 |
135 |
145 |
125 |
387 |
95 |
|
|
DDC-JQ100B |
100 |
165 |
165 |
145 |
399 |
108 |
