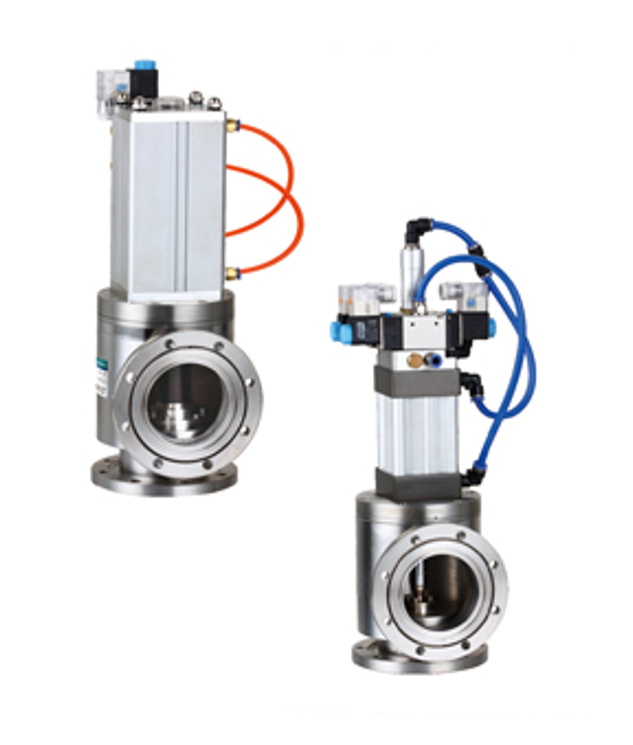

Нормально закрытый пневматический высоковакуумный клапан серии Gdq-j-a
Нормально закрытый пневматический высоковакуумный клапан серии Gdq-j-a использует сжатый воздух для открытия и закрытия заслонки с помощью электромагнитного реверсивного клапана. При отключении питания или сжатого воздуха клапан диаметром менее DN80 автоматически закрывается под действием пружины. Клапан диаметром более DN100 быстро сбрасывает исходное давление воздуха в цилиндре через группу электромагнитных клапанов, чтобы автоматически закрыть клапан. Таким образом, достигается функция быстрого перекрытия потока воздуха в вакуумной системе. Конструкцию уплотнения вала пневматического высоковакуумного клапана можно разделить на резиновое уплотнение gdq-j-a и сильфонное уплотнение gdq-j-a (b). Тип Gdq-j - угловой, тип gdq-s - тройниковый с отверстием для предварительной вытяжки.
Подходящей рабочей средой является воздух и неагрессивный газ.
|
Применимость (Пa) |
105~1,3×10-4 (материал уплотнения вала — резина) |
|
105~1,3×10-6 (материал уплотнения вала — сильфон) |
|
|
Скорость утечки клапана (Па·л/с) |
≤1,3×10-5 (материал уплотнения вала — резина) |
|
≤1,3×10-7 (материал уплотнения вала — сильфон) |
|
|
Применимая температура (℃) |
-25~+80 (уплотнительный материал — нитриловый каучук) |
|
-30~+150 (уплотнительный материал — фторкаучук) |
|
|
Материал основных деталей клапана |
Нержавеющая сталь или углеродистая сталь |
|
Давление в пневмотрубках (МПа) |
0.4~0.8 |
|
Положение установки |
DN≈300 произвольный, DN≥300 вертикальный |
|
Напряжение питания |
Стандартная заводская комплектация: 220 В/50 Гц |
|
Специальное обозначение: ①AC110V; ②DC24V; ③DC12V и т. д. |
|
|
Обратная связь по сигналу |
Стандартная: без сигнала обратной связи |
|
Специальное обозначение: магнитный переключатель DC/AC5~240 В |
|
Модель |
Путь (DN) |
ΦD |
ΦB |
H |
A |
Стандартный фланец |
|
GDQ-J10/KF |
10 |
30 |
12.2 |
180 |
30 |
GB4982 |
|
GDQ-J16/KF |
16 |
30 |
17.2 |
180 |
40 |
|
|
GDQ-J25/KF |
25 |
40 |
26.2 |
200 |
50 |
|
|
GDQ-J40/KF |
40 |
55 |
41.2 |
210 |
65 |
|
|
GDQ-J50/KF |
50 |
75 |
52.2 |
276 |
70 |
/ |
|
Модель |
Вход (DN) |
ΦD |
ΦB |
H |
A |
n-ΦC |
Стандартный фланец |
|
GDQ-J40A |
40 |
100 |
80 |
230 |
70 |
4-Φ9 |
GB/T6070 |
|
GDQ-J50A |
50 |
110 |
90 |
276 |
70 |
||
|
GDQ-J63A |
63 |
130 |
110 |
283 |
88 |
||
|
GDQ-J80A |
80 |
145 |
125 |
324 |
98 |
8-Φ9 |
|
|
GDQ-J100A |
100 |
165 |
145 |
338 |
108 |
||
|
GDQ-J125A |
125 |
200 |
175 |
424 |
128 |
8-Φ11
|
|
|
GDQ-J (S) 150A |
150 |
220 |
195 |
482 |
138 |
JB919 |
|
|
GDQ-J(S)160A |
160 |
225 |
200 |
482 |
138 |
GB/T6070 |
|
|
GDQ-J(S)200A |
200 |
285 |
260 |
620 |
200 |
12-Φ11 |
|
|
GDQ-J(S)250A |
250 |
335 |
310 |
655 |
208 |
||
|
GDQ-J(S)300A |
300 |
380 |
350 |
783 |
250 |
8-Φ14 |
JB919 |
|
GDQ-J(S)320A |
320 |
425 |
395 |
1064 |
250 |
12-Φ14 |
GB/T6070 |
|
GDQ-J(S)400A |
400 |
510 |
480 |
1210 |
330 |
16-Φ14 |
|
|
GDQ-J(S) 400A |
400 |
500 |
465 |
1210 |
330 |
8-Φ18 |
JB919 |
|
GDQ-J(S)500A |
500 |
610 |
580 |
1270 |
360 |
16-Φ14 |
GB/T6070 |
|
GDQ-J(S)600A |
600 |
710 |
670 |
1562 |
450 |
12-Φ21 |
JB919 |
|
GDQ-J(S)630A |
630 |
750 |
720 |
1562 |
450 |
20-Φ14 |
GB/T6070 |
|
GDQ-J(S)800A |
800 |
920 |
880 |
1865 |
550 |
20-Φ21 |
JB919 |
