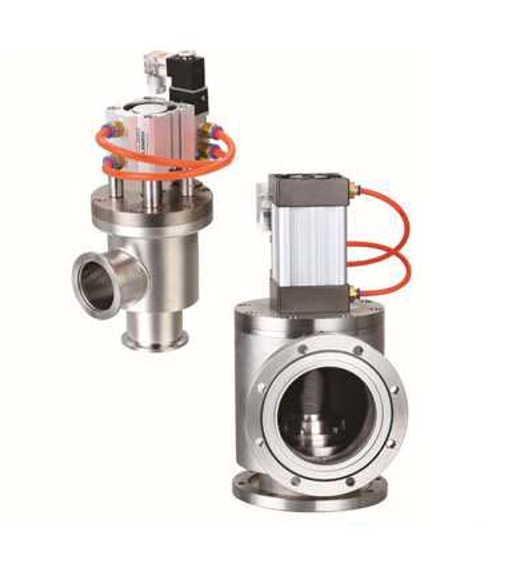

Пневматические высоковакуумные клапаны GDQ
Пневматический высоковакуумный клапан GDQ (угловой клапан), приводимый в действие сжатым воздухом, перемещает цилиндр вверх и вниз вместе со штоком клапана, изменяя направление электромагнитного поля для изменения направления газового контура, что приводит к открытию или закрытию клапана для перекрытия или подключения потока газа в вакуумной системе. GDQ-J — угловой клапан, а GDQ-S — трёхходовой клапан с предварительным нагнетанием. Применимой средой может быть воздух и неагрессивные газы.
|
Применимость (Пa) |
105～1,3×10-4 |
|
Скорость утечки клапана (Па·л/с) |
≤1,3×10-6 |
|
Применимая температура (℃) |
-25～+80 (материал уплотнения: химигум) |
|
Давление в пневмотрубках (МПа) |
0.4~0.8 |
|
Положение установки |
DN≈300 произвольный, DN≥300 вертикальный |
|
Напряжение питания |
Стандартное исполнение: переменный ток 220 В/50 Гц |
|
Специальное исполнение: 110 В; постоянный ток 24 В; постоянный ток 12 В |
|
|
Обратная связь по сигналу |
Стандартная: без сигнала обратной связи |
|
Специальное обозначение: для магнитных переключателей постоянного/переменного тока 5–240 В |
|
Модель |
Диаметр (DN) |
ΦD |
ΦB |
H |
A |
Стандартный фланец |
|
GDQ-J10/KF |
10 |
30 |
12.2 |
180 |
30 |
GB4982
|
|
GDQ-J16/KF |
16 |
30 |
17.2 |
180 |
40 |
|
|
GDQ-J25/KF |
25 |
40 |
26.2 |
200 |
50 |
|
|
GDQ-J40/KF |
40 |
55 |
41.2 |
210 |
65 |
|
|
GDQ-J50/KF |
50 |
75 |
52.2 |
276 |
70 |
/ |
|
Модель |
Вход (DN) |
ΦD |
ΦB |
H |
A |
n-ΦC |
Стандартный фланец |
|
GDQ-J50 |
50 |
110 |
90 |
276 |
70 |
4-Φ9 |
GB/T6070 |
|
GDQ-J63 |
63 |
130 |
110 |
283 |
88 |
||
|
GDQ-J80 |
80 |
145 |
125 |
314 |
88 |
8-Φ9 |
|
|
GDQ-J100 |
100 |
165 |
145 |
338 |
108 |
||
|
GDQ-J125 |
125 |
200 |
175 |
424 |
128 |
8-Φ11
|
|
|
GDQ-J(S)150 |
150 |
220 |
195 |
482 |
138 |
JB919 |
|
|
GDQ-J(S)160 |
160 |
225 |
200 |
482 |
138 |
GB/T6070 |
|
|
GDQ-J(S)200 |
200 |
285 |
260 |
620 |
200 |
12-Φ11
|
|
|
GDQ-J(S)250 |
250 |
335 |
310 |
655 |
208 |
||
|
GDQ-J(S)300 |
300 |
380 |
350 |
783 |
250 |
8-Φ14 |
JB919 |
|
GDQ-J(S)320 |
320 |
425 |
395 |
789 |
250 |
12-Φ14 |
GB/T6070 |
|
GDQ-J(S)400 |
400 |
510 |
480 |
1210 |
330 |
16-Φ14
|
|
|
GDQ-J(S)400 |
400 |
500 |
465 |
1210 |
330 |
JB919 |
|
|
GDQ-J(S)500 |
500 |
610 |
580 |
1270 |
360 |
GB/T6070 |
|
|
GDQ-J(S)600 |
600 |
710 |
670 |
1562 |
450 |
12-Φ21 |
JB919 |
|
GDQ-J(S)630 |
630 |
750 |
720 |
1562 |
450 |
20-Φ14 |
GB/T6070 |
