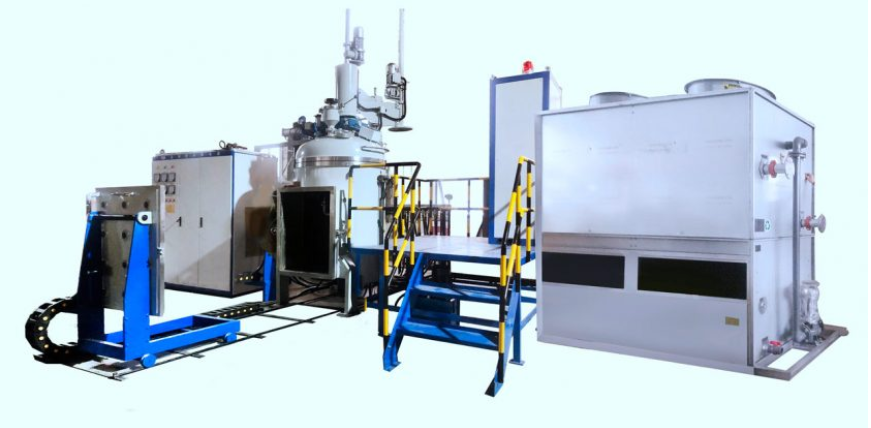

Особенности Вакуумной индукционной плавильной печи до 2000С:
- Печь имеет источник питания средней частоты IGBT, максимальная температура 2000 ℃.
- Вакуумная система состоит из механического насоса, насоса Рутса, диффузионного насоса, максимальный уровень вакуума составляет 7×10^(-3) Па.
- Питатель сплава встроен внутрь. Материал можно подавать в плавильный тигель, управляя ручкой подачи.
- Крышка печи снабжена смотровым окошком, позволяющим легко наблюдать за работой печи.
- Индукционный нагреватель состоит из прямоугольной медной трубки, через две ответные гайки закрепленной на электроде, легко разбирается.
- Тигель можно размещать внутрь индуктора. Материал тигля должен соответствовать типу расплава и процессу.
|
Технические характеристики вакуумной индукционной плавильной печи: |
||
|
Объем тигля |
|
|
|
Возможный вес садки |
|
|
|
Максимальная температуры |
|
|
|
Максимальный вакуум |
● 7×10-3 Па ● время вакуумирования: после завершения предварительного нагрева, до 7×10-3 Па за 30 минут. |
|
|
Мощность |
|
|
|
Напряжение |
|
|
|
Частота сети |
|
|
|
Номинальная частота |
|
|
|
Нагревательный элемент |
|
|
|
Вакуумная система |
● Двухступенчатый пластинчато-роторный механический насос 70 л/с ● Диффузионный насос диаметром 300 мм, макс. скорость откачки: 5000 л/с ● Уловитель комков диффузионного насоса диаметром 300 мм, эффективный цикл охлаждения масла насоса. ● Откидной клапан диффузионного насоса диаметром 300 мм + откидной клапан бывшего насоса диаметром 80 мм ● Нержавеющая труба + нержавеющий сильфон |
|
|
Конструкция печи |
||
|
Кожух вакуумной печи |
● Кожух печи представляет собой вертикальный цилиндр с двухслойным водяным охлаждением, внутренняя поверхность из нержавеющей стали 304 отполирована до зеркального блеска; внешний прокат из углеродистой стали. ● Двухслойная арочная крышка печи с водяным охлаждением. Оснащен двумя пружинами растяжения, используемыми для балансировки веса. Крышка легко открывается. Когда он заблокирован, две пружины растяжения также могут обеспечить герметичное давление на крышку печи, чтобы обеспечить хорошее уплотнение. |
|
|
Электрод |
● Электрод расположен в левой части кожуха печи. Он может работать как источник питания для электродов индукционного нагрева, а также как точка опоры индукционного нагревателя и тигля. ● Электроды установлены на герметичных подшипниках, при необходимости наклоняя тигель, рабочий может управлять ручкой, чтобы разливать жидкую сталь. |
|
|
Устройство подачи расплава |
● Устройство подачи сплава расположено в центре крышки. Внутри питатель разделен на шесть отсеков (материал одного отсека помещается в опрокидывающий ковш), материал может подаваться в тигель в вакууме или защитном газе. ● При повороте маховика подающего устройства на каждые 60 градусов в опрокидывающийся ковш внутри крышки печи падает одна ячейка материала. ● Подающий опрокидывающийся ковш оснащен демпфирующей пластиной для предотвращения слишком быстрого падения материалов. При использовании можно осторожно встряхнуть джойстик (снаружи крышки печи), можно контролировать скорость и количество материала, попадающего в тигель. |
|
|
Смотровое окно |
● Крышка печи оснащена смотровым окном, позволяющим легко наблюдать за работой печи. ● На смотровом окне установлена шторка. ● Заслонка ненадолго отодвигается только при наблюдении, управляемом ручкой снаружи крышки топки. |
|
|
Индукционный нагреватель |
● Индукционный нагреватель состоит из прямоугольной медной трубки, через две гайки закрепленной на электроде, конструкция легко разбирается. ● Внутри можно разместить формовочный тигель для предварительного спекания.
|
|
|
Измерение температуры |
|
|
|
Электропитание и водяное охлаждение |
● Среднечастотный источник питания представляет собой среднечастотное тиристорное оборудование мощностью 1500–2500 Гц мощностью 50 кВт. Для компенсации низкого коэффициента мощности система оснащена конденсатором. ● Ток средней частоты печи подавался на индуктор через наружную шинную стяжку и среднечастотный кабель с водяным охлаждением. Охлаждающая вода среднечастотного кабеля направлялась регулирующим клапаном на основание печи. |
|
|
Вакуумная система |
● Вакуумная система напрямую подключается к выпускному отверстию на кожухе печи. Система включает диффузионный насос, двухступенчатый роторный насос, клапан, трубопровод и т. д. ● Вакуумная система оснащена манометром 0-0,1 МПа для проверки грубого вакуума и отрицательного давления защитной атмосферы. |
|
Стандратные размеры:
|
Модель |
Вес садки |
Мощность |
Модель |
Вес садки |
мощность |
|
BR-VM-5 |
5кг |
40КВ |
BR-VM-50 |
50кг |
150КВ |
|
BR-VM-10 |
10кг |
40КВ |
BR-VM-100 |
100кг |
250КВ |
|
BR-VM-20 |
20кг |
60КВ |
BR-VM-300 |
300кг |
500КВ |
|
BR-VM-25 |
25кг |
75КВ |
BR-VM-500 |
500кг |
700КВ |
