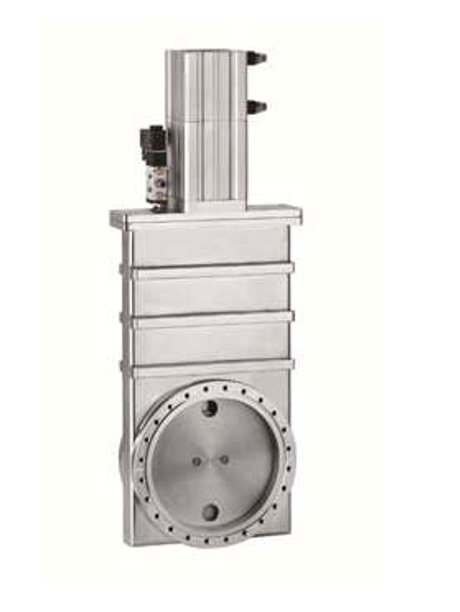

Пневматический сверхвысоковакуумный затвор CCQ использует сжатый воздух в качестве источника энергии, меняет направление воздушного потока с помощью электромагнитного распределителя и управляет приводным цилиндром, который поднимает и опускает заслонку, открывая или закрывая клапан. Таким образом достигается цель — обеспечить или перекрыть воздушный поток в вакуумном трубопроводе. В качестве рабочей среды может использоваться чистый воздух и неагрессивные газы.
Модельный ряд: CC-63, CC-80, CC-100, CC-150, CC-200, CC-250, CC-320, CC-400
|
Применимость (Пa) |
105～1,3×10-7 |
|
Скорость утечки клапана (Па·л/с) |
DN≤200 ≤ 1,3 × 10-7 |
|
DN≥250 ≤ 6,7 × 10-7 |
|
|
Применимая температура (℃) |
≤150 (кроме зубчатых передач) |
|
Разница давлений по обе стороны тарелки клапана при его открытии (Па) |
≤2,7×103 |
|
Давление воздуха (МПа) |
0,4–0,6 |
|
Напряжение питания |
Стандартное напряжение: 220 В переменного тока/50 Гц Специальное назначение: 110 В переменного тока; 24 В постоянного тока; 12 В постоянного тока и т. д. |
|
Обратная связь по сигналу |
Стандартное исполнение: без обратной связи по сигналу специальное исполнение: микропереключатель постоянного/переменного тока 5–240 В |
