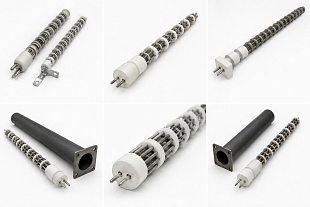

Каркасные нагревательные элементы Туботал (Tubothal)

Туботал (Tubothal) — трубчатые высокотемпературные нагреватели для промышленных печей

Компания «Термокомпоненты» производит высокотемпературные нагреватели Туботал (Tubothal) собственной конструкции для промышленных печей, трубчатых реакторов, реторт, муфелей, радиационных труб и специального термического оборудования.

Туботал (Tubothal) предназначен для косвенного нагрева технологических процессов при температурах до 1300°C и обеспечивает надежную работу в условиях непрерывного промышленного производства.

Благодаря сочетанию корпуса из технической керамики и высококачественного нагревательного элемента Туботал (Tubothal) позволяет получить стабильный и равномерный нагрев при высокой энергоэффективности и длительном сроке службы.

1. Что такое Туботал (Tubothal)

Туботал (Tubothal) представляет собой трубчатый электрический нагреватель, установленный внутри корпуса из технической керамики и предназначенный для работы внутри карбидкремниевых труб, радиационных труб, реторт, муфелей и других нагревательных систем косвенного действия.

В отличие от открытых спиральных нагревателей, Туботал (Tubothal) не контактирует непосредственно с атмосферой рабочей камеры печи. Нагревательный элемент располагается внутри защитной конструкции и передает тепло через стенки трубы или муфеля к нагреваемому пространству.

Такая схема позволяет значительно увеличить надежность системы нагрева, уменьшить воздействие агрессивных газов и продлить срок службы нагревательных элементов.

Нагреватели Туботал (Tubothal) широко применяются в металлургии, термообработке, химической промышленности, производстве технической керамики, стекольной промышленности, порошковой металлургии и научно-исследовательских установках.

2. Конструкция Туботал (Tubothal)

Конструкция Туботал (Tubothal) включает несколько основных элементов:

• корпус из технической керамики;
• высокотемпературный нагревательный элемент;
• токоподводы;
• контактный узел;
• крепежные элементы;
• защитные керамические детали.

Корпус из технической керамики выполняет одновременно несколько функций:

• удерживает нагревательный элемент в рабочем положении;
• обеспечивает электрическую изоляцию;
• защищает нагреватель от механических повреждений;
• обеспечивает равномерное распределение тепловой нагрузки.

Для изготовления Туботал (Tubothal) используются специальные керамические материалы, обладающие высокой механической прочностью, устойчивостью к термическим ударам и длительной эксплуатации при высоких температурах.

Конструкция может изготавливаться в различных вариантах исполнения в зависимости от диаметра трубы, мощности нагревателя, длины зоны нагрева и условий эксплуатации.

3. Принцип работы Туботал (Tubothal)

Принцип работы Туботал (Tubothal) основан на косвенном нагреве.

Нагревательный элемент преобразует электрическую энергию в тепловую, после чего тепло передается к карбидкремниевой трубе, радиационной трубе, муфелю или реторте.

Далее нагретая труба или муфель передает тепло в рабочее пространство печи.

Схема работы выглядит следующим образом:

Туботал (Tubothal) → карбидкремниевая труба → рабочая камера печи

или

Туботал (Tubothal) → радиационная труба → рабочее пространство печи

или

Туботал (Tubothal) → муфель → нагреваемый материал

Такая конструкция обеспечивает:

• равномерное распределение температуры;
• защиту нагревателя от агрессивной среды;
• увеличение срока службы системы;
• снижение затрат на обслуживание;
• повышение надежности оборудования.

4. Туботал (Tubothal) и карбидкремниевые трубы

Одним из наиболее распространенных вариантов применения Туботал (Tubothal) является работа совместно с карбидкремниевыми трубами.

Компания «Термокомпоненты» поставляет полный комплекс изделий для подобных систем.

Трубы NSiC

Нитридосвязанный карбид кремния отличается высокой механической прочностью, устойчивостью к термоударам и длительным сроком службы.

Трубы RSiC

Рекристаллизованный карбид кремния применяется при повышенных температурах и обеспечивает высокую термостойкость.

Трубы SiSiC

Реакционно-связанный карбид кремния обладает высокой плотностью, устойчивостью к окислению и хорошими теплотехническими характеристиками.

Также поставляются:

• радиационные трубы;
• защитные трубы;
• технологические трубы;
• муфели;
• реторты;
• специальные керамические конструкции.

Специалисты компании подбирают не только Туботал (Tubothal), но и полностью комплектуют систему нагрева под конкретную задачу заказчика.

5. Преимущества Туботал (Tubothal)

Использование Туботал (Tubothal) позволяет получить ряд существенных преимуществ:

-Быстрый монтаж

-Конструкция легко устанавливается в существующее оборудование и не требует сложной модернизации печи.

-Простая замена нагревателя

-При необходимости обслуживание занимает минимальное время, что сокращает простой оборудования.

-Отсутствие прямого контакта с атмосферой печи

-Нагревательный элемент защищен от воздействия агрессивных газов, продуктов сгорания и технологических испарений.

-Защита нагревателя карбидкремниевой трубой

-Труба принимает на себя основные механические и химические нагрузки.

-Высокая надежность

-Конструкция рассчитана на длительную непрерывную эксплуатацию в промышленных условиях.

-Равномерность нагрева

-Нагрев происходит через всю поверхность трубы или муфеля, что обеспечивает стабильное температурное поле.

-Снижение простоев оборудования

-Быстрое обслуживание и высокая надежность позволяют уменьшить затраты на ремонт и обслуживание.

-Высокая энергоэффективность

-Косвенный нагрев позволяет эффективно использовать выделяемое тепло и снизить потери энергии.

-Изготовление по размерам заказчика

-Каждый Туботал (Tubothal) может быть спроектирован под конкретную печь или технологическую линию.

 6. Виды Туботал (Tubothal)

Компания «Термокомпоненты» производит нагреватели Туботал (Tubothal) для различных типов промышленного оборудования. Конструкция, размеры и мощность подбираются в зависимости от температуры процесса, диаметра трубы и требуемой тепловой мощности.

Основные исполнения Туботал (Tubothal)

7. Типоразмеры Туботал (Tubothal)

Стандартная линейка Туботал (Tubothal) разработана на основе наиболее востребованных размеров карбидкремниевых труб и промышленных радиационных труб.

8. Изготовление нестандартных размеров

Компания «Термокомпоненты» изготавливает Туботал (Tubothal) любых размеров по техническому заданию заказчика.

Возможны:

• диаметры от 40 до 500 мм и более;
• длина нагревательной зоны до 6000 мм;
• индивидуальная мощность;
• индивидуальное напряжение питания;
• специальные контактные узлы;
• нестандартные крепления;
• исполнение для горизонтальной или вертикальной установки.

9. Основные технические характеристики

10. Области применения Туботал (Tubothal)

Туботал (Tubothal) применяется в высокотемпературном оборудовании, где требуется надежный косвенный нагрев, высокая равномерность температуры и длительный срок службы нагревательной системы.

Благодаря использованию технической керамики и защищенного нагревательного элемента Туботал (Tubothal) успешно работает в условиях непрерывного производства, агрессивных сред и высоких температур.

Металлургическая промышленность

Туботал (Tubothal) применяется в оборудовании для:

• термообработки металлов;
• нагрева заготовок;
• отжига;
• отпуска;
• закалки;
• старения сплавов;
• нагрева под ковку;
• нагрева под прокатку.

Производство технической керамики

Используется в:

• печах обжига;
• лабораторных печах;
• испытательных установках;
• высокотемпературных камерах.

Порошковая металлургия

Применяется в печах:

• спекания;
• карбонизации;
• термической обработки порошков;
• производства твердых сплавов.

Стекольная промышленность

Туботал (Tubothal) используется для:

• нагрева стекольных установок;
• термообработки стекла;
• специальных технологических процессов.

Химическая промышленность

Используется совместно с:

• реакторами;
• ретортами;
• трубчатыми печами;
• технологическими колоннами.

Производство аккумуляторов

Туботал (Tubothal) применяется в оборудовании для производства литий-ионных аккумуляторов, катодных материалов и других компонентов современной энергетики.

Научно-исследовательские установки

Используется в:

• лабораторных трубчатых печах;
• испытательных стендах;
• пилотных установках;
• опытном производстве.

11. Замена импортных Туботал (Tubothal)

Компания «Термокомпоненты» производит Туботал (Tubothal) собственной конструкции для нового оборудования и модернизации существующих печей.

Наши изделия могут использоваться при реконструкции и ремонте оборудования, ранее оснащенного импортными нагревательными системами, например Tubothal Kanthal.

Инженеры компании выполняют:

• подбор конструкции;
• расчет мощности;
• подбор материалов;
• адаптацию под существующие размеры;
• изготовление нестандартных исполнений.

При необходимости специалисты «Термокомпоненты» помогут подобрать карбидкремниевые трубы, радиационные трубы, реторты и другие элементы нагревательной системы.

Использование Туботал (Tubothal) собственного производства позволяет сократить сроки поставки, снизить зависимость от зарубежных поставщиков и обеспечить оперативное сервисное сопровождение оборудования.

12. Производство Туботал (Tubothal) компанией «Термокомпоненты»

Компания «Термокомпоненты» специализируется на поставке и производстве высокотемпературных материалов, технической керамики и нагревательных элементов для промышленного оборудования.

При изготовлении Туботал (Tubothal) используются:

• современные керамические материалы;
• высокотемпературные нагревательные элементы;
• надежные контактные узлы;
• качественные токоподводы;
• инженерные решения, рассчитанные на длительную эксплуатацию.

Наши специалисты выполняют полный цикл работ:

• консультацию;
• инженерный подбор;
• разработку конструкции;
• изготовление;
• испытания;
• техническое сопровождение.

Мы предлагаем как стандартные решения, так и полностью индивидуальные конструкции для нестандартного оборудования.

 13. Изготовление Туботал (Tubothal) по размерам заказчика

Компания «Термокомпоненты» изготавливает Туботал (Tubothal) по техническому заданию заказчика.

Конструкция может быть разработана практически для любого промышленного оборудования:

• трубчатых печей;
• муфельных печей;
• реторт;
• радиационных труб;
• реакторов;
• специальных технологических установок.

Для расчета стоимости и подготовки технического предложения желательно предоставить:

• диаметр трубы или муфеля;
• длину зоны нагрева;
• рабочую температуру;
• требуемую мощность;
• напряжение питания;
• условия эксплуатации;
• чертеж или эскиз оборудования.

Инженеры компании выполнят подбор оптимальной конструкции Туботал (Tubothal), произведут теплотехнический расчет и подготовят коммерческое предложение.

Возможно изготовление как единичных изделий, так и серийных партий для производителей промышленного оборудования.

Компания «Термокомпоненты» поставляет Туботал (Tubothal), карбидкремниевые трубы, реторты, муфели и другие элементы высокотемпературных нагревательных систем по всей территории России и стран СНГ.
