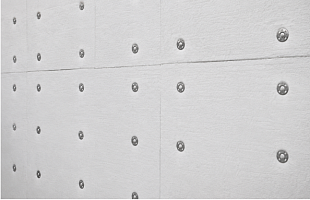

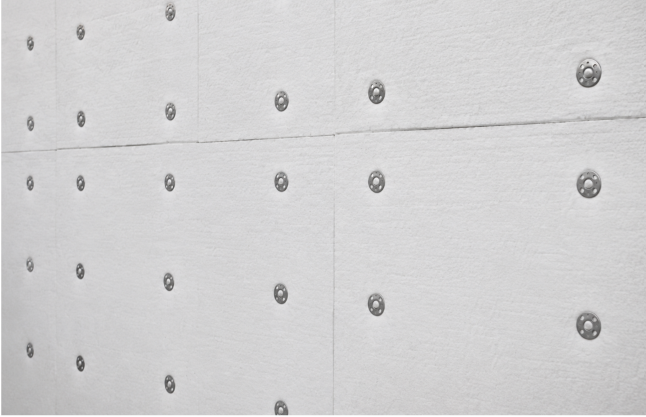

Металлические грибовидные крепежные элементы предназначены для механической фиксации плитной и рулонной теплоизоляции к бетонным и другим полнотелым минеральным основаниям. Цельнометаллическое исполнение из нержавеющей стали AISI 304 или AISI 316 не содержит пластиковых деталей и подходит для огнезащитных и высокотемпературных систем при температуре самого крепежа, как правило, до +400…+450 °C.

Назначение и принцип действия
Металлические грибовидные крепежные элементы применяют для механической фиксации плитных и рулонных теплоизоляционных материалов к минеральному основанию. Крепёж проходит через изоляционный слой и устанавливается в предварительно подготовленное отверстие. Круглая прижимная шляпка распределяет нагрузку по поверхности материала, а профилированная концевая часть удерживает крепёж в основании.

Полностью металлическая конструкция не содержит пластикового распорного элемента и поэтому подходит для узлов, где важны негорючесть, стабильность при нагреве и сохранение механической фиксации в условиях пожара или повышенной температуры. Конкретная несущая способность и огнестойкость определяются документацией на крепёж и всей конструкцией узла, а не только материалом самого анкера.

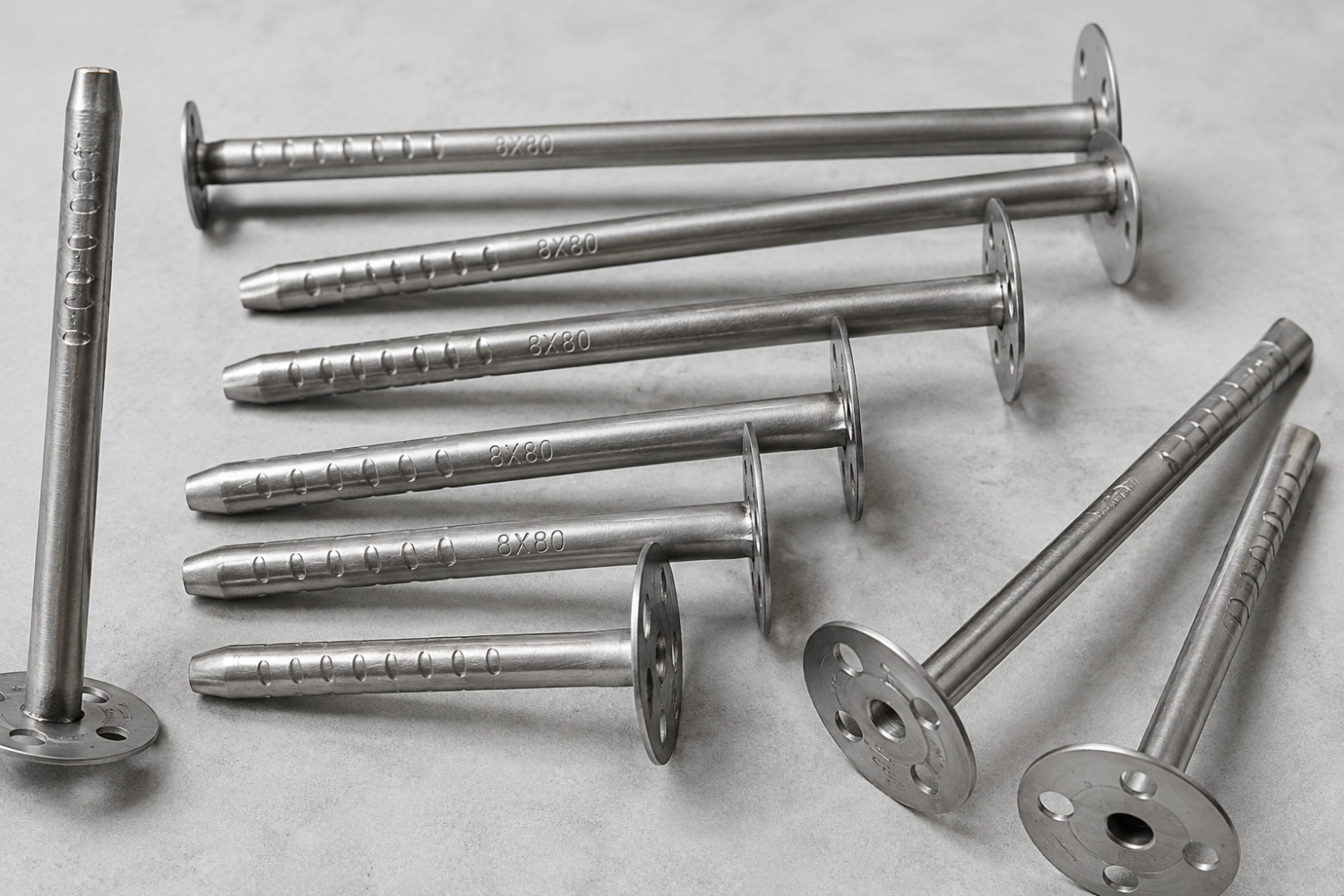

Конструкция
·       круглая металлическая шляпка, удерживающая теплоизоляцию;
·       удлинённый трубчатый или формованный стержень;
·       заострённая профилированная зона с насечками или прорезями для закрепления в отверстии;
·       цельнометаллическое исполнение без отдельного пластикового дюбеля.

Области применения
·       плиты из керамического волокна, силиката кальция, вермикулита и другие формованные теплоизоляционные материалы;
·       плотные маты и полотна из керамического или минерального волокна — при достаточной площади шляпки либо с дополнительной прижимной шайбой;
·       огнезащитные облицовки стен и перекрытий, вентиляционных и дымоудаляющих каналов;
·       теплоизоляционные системы на бетонных и других полнотелых минеральных основаниях;
·       промышленные тепловые агрегаты, если крепёж расположен со стороны, где его фактическая температура не превышает допустимую.

Основные технические характеристики

Параметр	Типовое значение / пояснение
Тип изделия	Цельнометаллический забивной крепёж для теплоизоляции с круглой прижимной шляпкой
Материал	Нержавеющая сталь AISI 304 или AISI 316; исполнение уточняется при заказе
Номинальный диаметр	Обычно 8 мм для типоразмеров, аналогичных представленному образцу
Типовые длины	80, 110, 140, 170, 200 и 250 мм; фактический ряд зависит от поставщика
Диаметр шляпки	Ориентировочно 30–40 мм; для мягких матов может потребоваться увеличенная прижимная шайба
Рабочая температура	Для предлагаемого исполнения — как правило, до +400…+450 °C. Точное значение подтверждается паспортом или технической документацией
Основание	Бетон и полнотелые минеральные основания. Применимость к кирпичу, лёгким и пустотелым основаниям подтверждают испытанием или документацией
Способ монтажа	Забивной монтаж в предварительно просверленное отверстие
Коррозионная стойкость	AISI 304 — для большинства обычных условий; AISI 316 — для влажной и более агрессивной среды
Горючие компоненты	Отсутствуют в цельнометаллическом исполнении

  Как подобрать длину крепежа
Минимальную длину определяют по формуле:
L крепежа ≥ толщина изоляции + глубина закрепления + монтажный запас

Глубину закрепления принимают по технической документации конкретного изделия и с учётом прочности основания. Ориентировочные значения нельзя переносить между бетоном, кирпичом и лёгкими блоками без проверки. При неровном основании дополнительно учитывают выравнивающий слой и фактический зазор.

Монтаж
1.       Определить схему расположения крепежа по проекту с учётом массы, жёсткости и формата изоляции.
2.       Просверлить отверстие диаметра и глубины, указанных для выбранного типоразмера.
3.       Очистить отверстие от буровой пыли, если это предусмотрено технологией монтажа.
4.       Установить теплоизоляционный материал и ввести крепёж через него в отверстие.
5.       Забить грибовидный элемент ударами по металлической шляпке до её равномерного прилегания.
6.       Не допускать чрезмерного смятия волокнистой изоляции; при необходимости применять увеличенную шайбу.
7.       Проверить плотность прилегания и отсутствие повреждения материала.

Выбор количества точек крепления
Единой нормы расхода для всех систем нет. Шаг и количество крепежей зависят от положения поверхности (стена или потолок), массы и плотности изоляции, ветровых и вибрационных нагрузок, формата плит, температуры и состояния основания. Для ответственных конструкций схему задаёт проектировщик; на фактическом основании рекомендуется выполнить контрольные испытания на вырыв.

AISI 304 или AISI 316: что выбрать

AISI 304	Универсальная коррозионностойкая сталь для сухих и умеренно влажных промышленных условий без выраженного воздействия хлоридов.
AISI 316	Предпочтительна при повышенной влажности, воздействии солей, хлоридов и более агрессивной производственной атмосфере.

  Марка стали не заменяет теплотехнический расчёт. На долговечность влияют температура, циклический нагрев, коррозионная среда, контакт разных металлов и напряжение в крепеже.

Ограничения применения
·       Крепёж данного типа нельзя автоматически считать пригодным для температуры рабочего пространства печи: оценивается температура непосредственно в месте расположения металла.
·       Для крепления к тонколистовому металлическому кожуху обычно применяют приварные шпильки, шайбы и специальные жаростойкие анкеры, а не забивной грибовидный крепёж.
·       Для горячей футеровки и температур выше установленного предела используют специально рассчитанные анкеры из жаростойких сталей, никелевых сплавов либо керамические элементы.
·       Пустотелый кирпич, газобетон, непрочный или трещиноватый материал требуют отдельного подбора и испытаний.
·       Мягкие волокнистые маты нельзя перетягивать: смятие увеличивает теплопроводность и ухудшает работу изоляции.

Преимущества
·       цельнометаллическая негорючая конструкция;
·       быстрый забивной монтаж;
·       устойчивость к повышенной температуре по сравнению с пластиковым крепежом;
·       варианты из нержавеющей стали AISI 304 и AISI 316;
·       широкий диапазон длин для различных толщин изоляции;
·       возможность применения с дополнительными прижимными шайбами.
