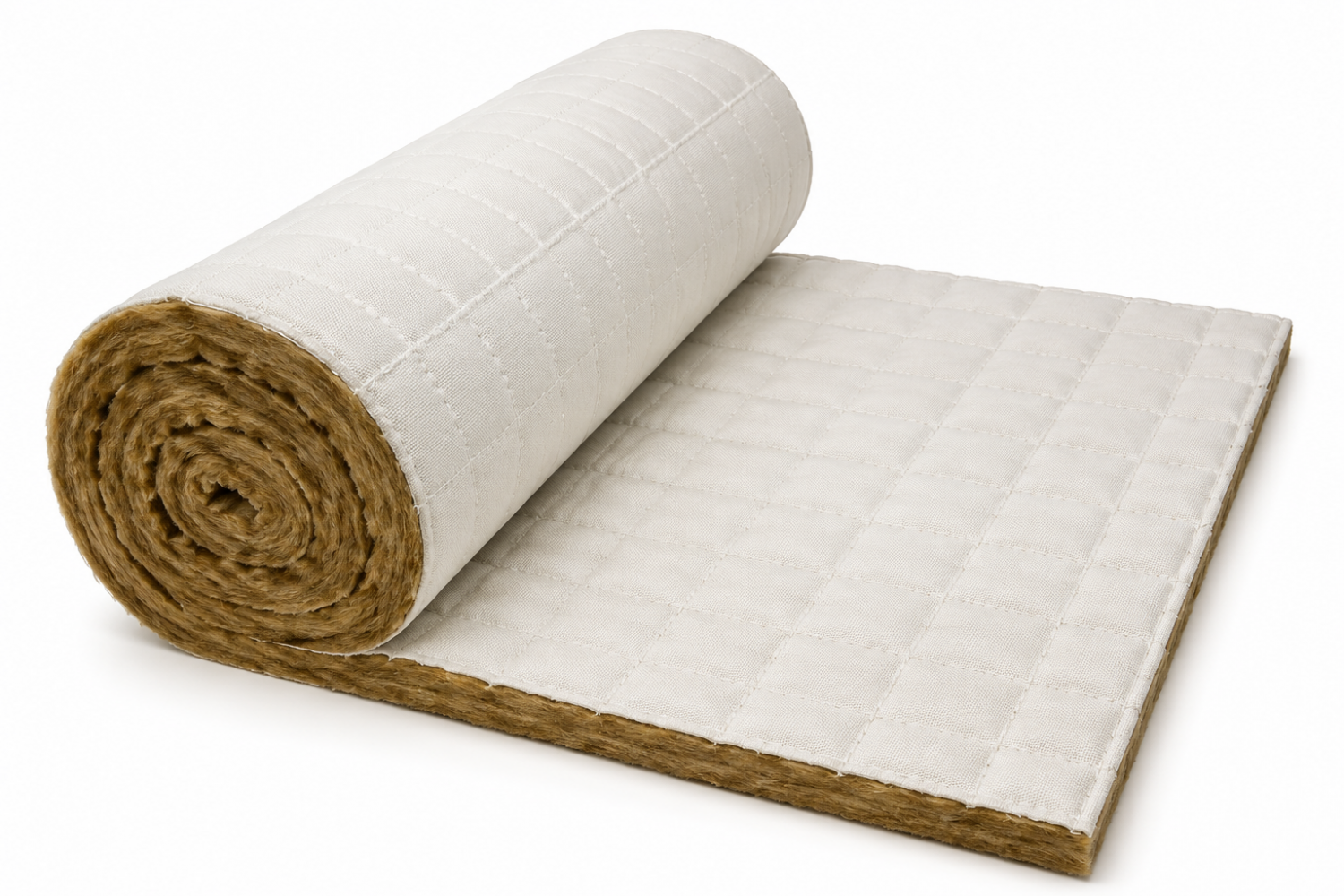

Маты базальтовые прошивные в обкладке кремнеземной тканью МБП-К
Маты базальтовые прошивные МБП-К — негорючий теплоизоляционный материал на основе штапельного базальтового супертонкого волокна, защищённого кремнеземной тканью. Выпускаются марки МБП-1К, МБП-2К и МБП-6К, отличающиеся количеством сторон, закрытых тканевой обкладкой.
Сочетание базальтового волокнистого наполнителя и термостойкой кремнеземной оболочки позволяет использовать МБП-К для теплоизоляции и огнезащиты трубопроводов, тепловых агрегатов, энергетического и промышленного оборудования. Материал применяется на ТЭЦ, ГРЭС и АЭС, а также в промышленном и гражданском строительстве.
Рабочий температурный диапазон от −200 до +900 °C и допускает кратковременное воздействие температуры до +1000 °C.
Конструкция МБП-К
Основой материала служат холсты из штапельного базальтового супертонкого волокна. Волокнистый слой не содержит органического связующего, благодаря чему при нагреве не выделяет дым и продукты термического разложения смол.
Снаружи теплоизоляционный слой закрывается кремнеземной тканью. Для обкладки используется ткань КТ-11. Мат прошивается кремнеземными нитями, которые удерживают волокнистую основу, уменьшают её смещение и обеспечивают стабильность изделия при раскрое, транспортировке и монтаже.
Маты поставляются в плоском или рулонном исполнении.
Варианты исполнения
|
Марка |
Исполнение обкладки |
Рекомендуемое применение |
|
МБП-1К |
Кремнеземная ткань с одной стороны |
Изоляция поверхностей, где защитить необходимо только наружную или наиболее нагретую сторону |
|
МБП-2К |
Кремнеземная ткань с двух сторон |
Трубопроводы и оборудование, где требуется защита обеих основных поверхностей мата |
|
МБП-6К |
Обкладка со всех шести сторон |
Ответственные участки, оборудование с вибрацией, интенсивные монтажные работы и конструкции, где необходимо максимально закрыть базальтовое волокно |
Цифра в обозначении показывает количество защищённых сторон, а буква «К» обозначает обкладку кремнеземной тканью.
МБП-6К представляет собой наиболее защищённое исполнение: тканью закрыты обе основные плоскости и торцевые поверхности изделия. Это уменьшает осыпание волокон и упрощает эксплуатацию материала на участках, требующих периодического обслуживания.
Основные технические характеристики МБП-К
|
Показатель |
Значение |
|
Рабочая температура применения |
от −200 до +900 °C |
|
Кратковременная предельная температура |
до +1000 °C |
|
Плотность |
25–60 кг/м³ |
|
Плотность по согласованию с заказчиком |
до 80 кг/м³ |
|
Теплопроводность при 10 °C, не более |
0,035 Вт/(м·К) |
|
Теплопроводность при 25 °C, не более |
0,037 Вт/(м·К) |
|
Теплопроводность при 125 °C, не более |
0,058 Вт/(м·К) |
|
Теплопроводность при 300 °C, не более |
0,105 Вт/(м·К) |
|
Влажность, не более |
2% |
|
Сжимаемость, не более |
25% |
|
Упругость, не менее |
90% |
|
Стандартная длина |
500–3000 мм |
|
Стандартная ширина |
400–1000 мм |
|
Толщина |
20–120 мм |
|
Гарантийный срок хранения |
12 месяцев |
|
Гарантийный срок эксплуатации |
не менее 10 лет |
По согласованию возможно изготовление матов нестандартного размера и изделий плотностью до 80 кг/м³. Параметры конкретной партии необходимо закреплять в спецификации или техническом задании.
Особенности кремнеземной обкладки
Кремнеземная ткань предназначена для эксплуатации в условиях интенсивного теплового воздействия. Она образует прочную наружную оболочку, которая:
- защищает базальтовый наполнитель от механических повреждений;
- уменьшает осыпание и вынос волокон воздушным потоком;
- повышает удобство раскроя и монтажа;
- помогает сохранить форму материала на криволинейных поверхностях;
- защищает теплоизоляцию от локального воздействия горячих газов и теплового излучения;
- увеличивает устойчивость наружной поверхности к вибрационным нагрузкам;
- позволяет применять материал на участках с повышенными требованиями к термостойкости обкладки.
Кремнеземная ткань не является герметичной гидроизоляцией. Если конструкция эксплуатируется на открытом воздухе или может контактировать с водой, поверх матов предусматривают металлический кожух либо другое проектное защитное покрытие.
Преимущества МБП-К
Высокая температурная стойкость
Материал может постоянно использоваться при температуре до +900 °C. Кратковременное воздействие допускается до +1000 °C при соблюдении условий.
Низкая теплопроводность
Волокнистая структура базальтового наполнителя удерживает воздух и снижает теплопередачу. Это позволяет уменьшить тепловые потери оборудования, температуру наружных поверхностей и расход энергии.
Отсутствие органического связующего
Базальтовый слой изготавливается без применения фенолформальдегидных и других органических смол. Материал не имеет стадии выгорания связующего при первом нагреве.
Негорючая минеральная основа
Базальтовое волокно, кремнеземная ткань и кремнеземные нити являются минеральными материалами. МБП-К применяется в теплоизоляционных и огнезащитных конструкциях, но предел огнестойкости всей системы должен подтверждаться испытаниями или проектной документацией.
Упругость и гибкость
Маты подходят для изоляции плоских и криволинейных поверхностей. Упругость не менее 90% помогает материалу восстанавливать форму после кратковременного сжатия.
Химическая и биологическая стойкость
Устойчивость материала к маслам, растворителям, кислотам и щелочам, а также биостойкость. Возможность применения в конкретной агрессивной среде следует подтверждать с учётом концентрации, температуры и продолжительности контакта.
Тепло- и звукоизоляция
Открытая волокнистая структура не только ограничивает теплопередачу, но и поглощает звуковую энергию. Поэтому МБП-К может использоваться в теплоизоляционных, звукопоглощающих и звукоизолирующих конструкциях.
Области применения
Маты МБП-1К, МБП-2К и МБП-6К применяются для изоляции:
- промышленных и энергетических трубопроводов;
- тепловых агрегатов и технологических установок;
- котлов, теплообменников и резервуаров;
- оборудования ТЭЦ и ГРЭС;
- оборудования АЭС, включая зоны контролируемого доступа при наличии необходимых разрешительных документов;
- воздуховодов и систем дымоудаления;
- газоходов и дымоходов;
- резервуаров для воды и нефтепродуктов;
- корпусов печей и сушильных установок;
- энергетического и металлургического оборудования;
- судовых тепло- и звукоизоляционных конструкций;
- ограждающих конструкций промышленных и общественных зданий.
Материал особенно целесообразен на участках, где обычная стеклотканевая оболочка не обеспечивает требуемого температурного запаса.
Как выбрать исполнение
МБП-1К выбирают, когда одна поверхность мата обращена к источнику тепла либо когда волокнистая сторона полностью закрывается изолируемой конструкцией.
МБП-2К подходит для трубопроводов, аппаратов, кожухов и многослойной изоляции, где необходимо защитить обе основные поверхности, но торцы после монтажа закрываются соседними матами или наружной оболочкой.
МБП-6К рекомендуется для ответственного оборудования, участков с вибрацией и конструкций, где открытые кромки могут подвергаться механическому воздействию. Полная обкладка также удобна при изготовлении съёмных теплоизоляционных элементов.
МБП-К, МБП-Б или МБП-С
|
Исполнение |
Материал обкладки |
Основная особенность |
|
МБП-С |
Стеклоткань |
Экономичная защита базальтового слоя для стандартных условий эксплуатации |
|
МБП-Б |
Базальтовая ткань |
Минеральная оболочка с хорошей механической и температурной стойкостью |
|
МБП-К |
Кремнеземная ткань |
Решение для наиболее термически нагруженных участков и температур до +900 °C в постоянном режиме |
Выбор нельзя делать только по максимальной температуре ткани. Необходимо учитывать температуру изолируемой поверхности, толщину теплоизоляции, температуру на наружной обкладке, вибрацию, влажность, наличие газовых потоков и способ крепления.
Рекомендации по монтажу
Перед монтажом поверхность оборудования очищают от загрязнений, отслаивающейся ржавчины и остатков старой изоляции. При необходимости металлическую поверхность защищают совместимым антикоррозионным покрытием.
Маты раскраивают с учётом диаметра оборудования, необходимого нахлёста и проектной толщины изоляции. При многослойном монтаже стыки соседних слоёв располагают со смещением.
Для фиксации могут применяться:
- бандажи из нержавеющей или оцинкованной проволоки;
- металлические ленты;
- штифты с прижимными шайбами;
- сетчатые крепления;
- наружные металлические кожухи.
Крепления не должны чрезмерно сжимать материал. Значительное уменьшение проектной толщины приводит к увеличению теплопроводности и снижению эффективности изоляции.
На улице, во влажных помещениях и в местах возможного контакта с жидкостями маты необходимо закрывать защитным кожухом. Стыки кожуха выполняют с учётом направления стока воды.
Хранение и транспортировка
МБП-К следует хранить в заводской упаковке, в крытых сухих помещениях или под водонепроницаемым навесом. Изделия необходимо защищать от атмосферных осадков, загрязнений и механических повреждений.
Не рекомендуется укладывать на рулоны тяжёлые предметы или хранить материал в сильно сжатом состоянии. Перед монтажом следует проверить целостность кремнеземной оболочки, равномерность прошивки и соответствие фактической толщины заказанным параметрам.
Заказать МБП-К
Компания «Термокомпоненты» поставляет базальтовые прошивные маты в кремнеземной обкладке:
- МБП-1К — обкладка с одной стороны;
- МБП-2К — обкладка с двух сторон;
- МБП-6К — обкладка со всех сторон.
Для подготовки предложения укажите требуемую марку, длину, ширину, толщину, плотность, рабочую температуру, количество и особенности эксплуатации. При нестандартной задаче специалисты помогут подобрать исполнение и рассчитать необходимую толщину теплоизоляции.
