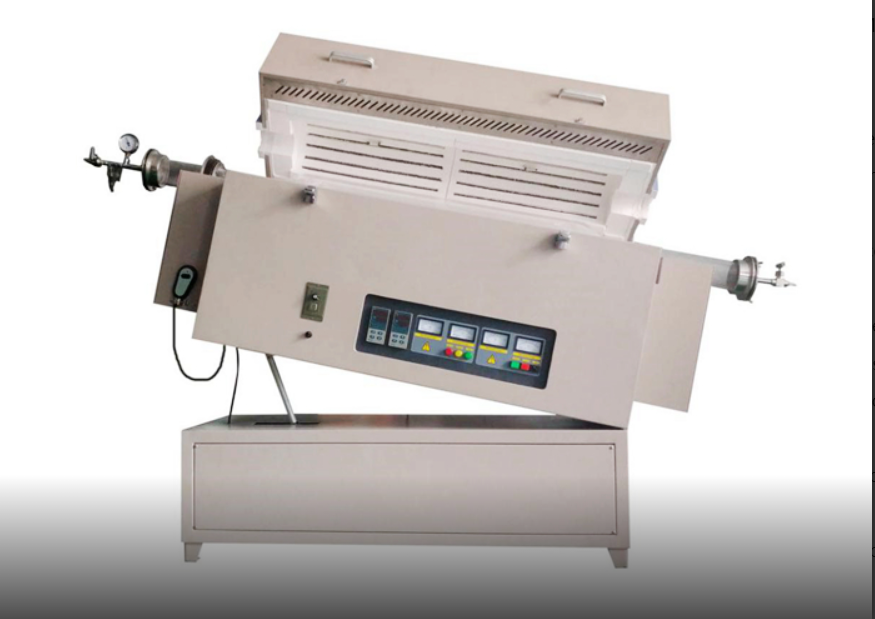

BR-12RTF Высокотемпературная вращающаяся трубчатая печь до 1200℃
Вращающаяся трубчатая печь, 3-7 об/мин предназначена для нагрева сыпучих материалов для физико-химической обработки, и классифицируются в зависимости от способа теплообмена: параллельный или встречный поток газов, и их способ передачи энергии: прямой, непрямой или комбинированный.
Эта вращающаяся трубчатая печь предназначена для непрерывной обработки материалов, так как нагревает образец в зонах нагрева (доступны несколько зон).
Вращающаяся трубчатая печь в основном используется для прокаливания неорганических соединений с большей однородностью, особенно для подготовки катодных материалов для литий-ионных аккумуляторов с проводящим покрытием, таких как LiFePO3, LiMnNiO3 и т. д., в научно-исследовательской лаборатории.
Характеристики вращающейся трубчатой печи
- Максимальная температура 1200 ℃
- 50 программ и автоматическое ПИД-управление
- Скорость нагрева: 0~20 ℃/мин
- Точность поддержания температуры: ± 1 ℃
- Конструкция верхней открытой крышки печи позволяет вести наблюдения за нагретыми материалами в режиме реального времени.
- Угол наклона печи от 0 до 30 ℃, что удобно для загрузки и выгрузки материала
- Скорость вращения трубки 3 – 7 оборотов в минуту, переменная (реверсивная). При вращении материал полностью переворачивается и равномерно прогревается.
- Безопасная работа, сигнализация перегрева и защита от утечек.
|
Ⅰ. Технические характеристики |
|
|
Максимальная температура |
|
|
Рабочая температура |
|
|
Стандартная система контроля |
● Автоматическое ПИД-управление с фазовым сдвигом и токоограничивающим резистором. ● 51 программа для точного управления скоростью нагрева, скоростью охлаждения и временем выдержки. ● Встроенная функция автоматической настройки ПИД-регулятора с защитой от перегрева и поломки термопары.
● Защита от перегрева и сигнализация позволяют работать без обслуживающего персонала. |
|
Опционально |
● Программное обеспечение (Печью можно управлять с ПК, установив управляющее программное обеспечение) ● Регулятор температуры с сенсорным экраном |
|
Точность задания температуры |
|
|
Скорость нагрева |
|
|
Скорость вращения трубы |
|
|
Угол наклона трубы |
|
|
Термопара |
|
|
Нагревательный элемент |
|
|
Камера |
Два слоя изоляционных материалов из керамического волокна ● Первый слой: плита из керамического волокна 1430℃. ● Второй слой: плита из керамического волокна 1260℃. |
|
Конструкция |
|
|
Вакуумная система |
● Двухступенчатый пластинчато-роторный вакуумный насос с магнитным клапаном для предотвращения попадания масла в трубку. ● Фланец с двойным силиконовым кольцом саморасширяющегося типа, нержавеющая сталь 304 HCP. ● Игольчатый клапан + механический вакуумметр + выпускной клапан |
|
Гарантия |
● Гарантия сроком на один год. (Расходные детали, такие как нагревательные элементы, труба) ● ВНИМАНИЕ: Любые повреждения, вызванные использованием агрессивных и кислых газов, не покрываются Ограниченной гарантией сроком один год. |
|
Сертификация |
|
|
Ⅱ. Особенности применения |
|
|
Внимание |
● Скорость охлаждения этой вращающейся трубчатой печи не должна превышать 5℃/мин. ● Не рекомендуется использовать с этой печью токсичные или взрывоопасные газы без необходимого контроля безопасности и надзора. ● При длительном использовании на поверхности огнеупорной керамики могут появиться небольшие трещины. ● В трубчатой печи не следует использовать вакуум выше 1500, в противном случае труба будет серьезно деформирована. |
|
Модель |
Размер трубы (Диметр*длина зоны нагрева) |
|
Мощность |
Максимальная раб температура |
Термопара |
Материал трубы |
Нагрев. элемент |
|
BR-12NRT-60/300 |
60x300мм |
|
3 кв |
1100oC |
K тип |
Кварцевая труба |
Fe-Cr-Al-Mo проволока |
|
BR-12NRT-60/450 |
60x450мм |
5 кв |
|||||
|
BR-12NRT-80/300 |
80x300мм |
|
3 кв |
||||
|
BR-12NRT-80/450 |
80x450мм |
5 кв |
|||||
|
BR-12NRT-100/300 |
100x300мм |
|
5 кв |
||||
|
BR-12NRT-100/450 |
100x450мм |
7 кв |
|||||
|
BR-12NRT-150/300 |
150x300мм |
|
7 кв |
||||
|
BR-12NRT-150/450 |
150x450мм |
9 кв |
