Высокотемпературная вертикальная трубчатая печь, 1200 ℃ 1400 ℃ 1600 ℃

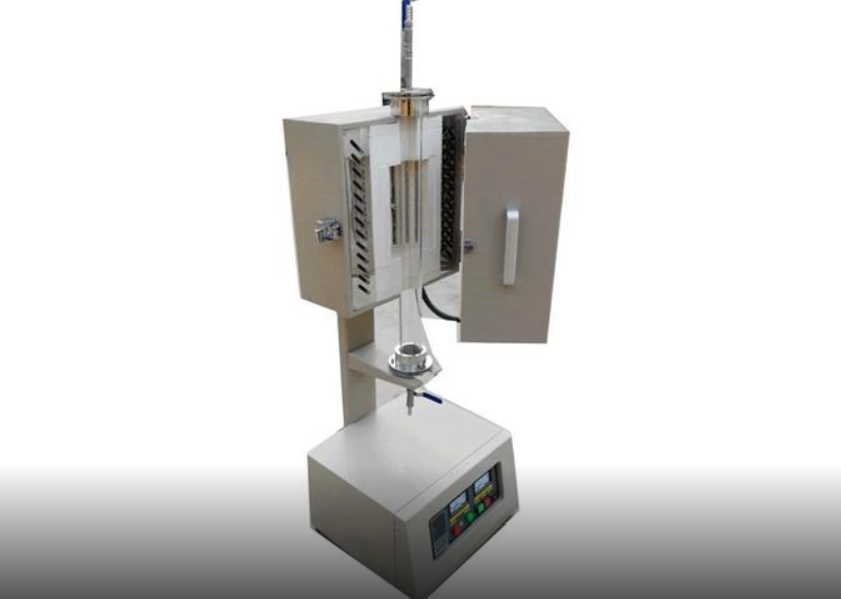

Вертикальная трубчатая печь BR-12NVT представляет собой разъемную вертикальную трубчатую печь с вакуумно-герметичными кварцевыми трубками диаметром 40 мм, 60 мм, 80 мм и 100 мм, которая обеспечивает более быстрый нагрев и закалку образцов в вакууме или в потоке газа. Контроллер температуры имеет 51 программу нагрева и охлаждения с точностью +/- 1 ℃. Это идеальная печь для проведения чистых термических процессов.
Вертикальная трубчатая печь BR-14SVT предназначена для быстрой смены температуры образцов с возможностью высыпания их в ледяную воду или масло для изучения фазового перехода материала.
Вертикальная трубчатая печь BR-16MVT использует в качестве нагревательных элементов mosi2. Он предназначен для термической обработки всех типов новых материалов в условиях вакуума или других газов до 1600 ℃.
Особенности вертикальных трубчатых печей:
- 1200 ℃ (проволока HRE Fe-Cr-Al-Mo)
- 1400 ℃ (нагреватель SiC)
- 1600 ℃ (нагреватель MoSi2)
- 50 программ
- Структура печи: двойной охлаждающий вентилятор, температура поверхности ниже 50 ℃
- Уплотнительный фланец из нержавеющей стали 304
- Регулируемая опорная конструкция фланца на обоих концах для продления срока службы трубы печи
- Функция защиты от перегрева, автоматическое отключение, когда температура превышает допустимое установленное значение.
- Защитная защита Автоматическое отключение при протечке корпуса печи
- Скорость нагрева ≦20℃/мин
- Точность температуры ±1 ℃
- Максимальный вакуум -0,1 МПа
- Конфигурация молекулярного насоса, вакуум 7×10^(-4)Па
Стандартные запасные части:
- Заглушка 4 шт.
- Трубка печи 1 шт.
- Вакуумный насос 1 шт.
- Вакуумный уплотнительный фланец 2 комплекта
- Вакуумметр 1 шт.
- Дополнительные запасные части:
- Вакуумная система (пластинчатый вакуумный насос, диффузионный насос, молекулярный насос)
- Атмосферная система (поплавковый расходомер, массовый расходомер)
- Быстросъемный фланец, Трехсторонний фланец
- 7-дюймовый сенсорный HD-экран
Технические характеристики вертикальных трубчатых печей:
|
|
|
|
Максимальная рабочая температура |
|
|
Рабочая температура |
|
|
Контроль температуры |
● Автоматическое ПИД-управление с фазовым сдвигом и токоограничивающим резистором. ● контроллер на 51 программу для точного управления скоростью нагрева, скоростью охлаждения и временем выдержки. ● Встроенная функция автоматической настройки ПИД-регулятора с защитой от перегрева и поломки термопары. ● Защита от перегрева и сигнализация |
|
Опционально |
● Программное обеспечение (Печью можно управлять с ПК, установив управляющее программное обеспечение) ● Регулятор температуры с сенсорным экраном |
|
Точность поддержания температуры |
|
|
Скорость нагрева |
|
|
Термопара |
|
|
Нагревательный элемент |
|
|
Камера |
Вертикальная трубчатая печь с тремя слоями изоляционных материалов из керамического волокна ● Первый слой: плита из керамического волокна 1800℃. ● Второй слой: плита из керамического волокна 1600℃. ● Третий слой: плита из керамического волокна 1260℃. |
|
Конструкция печи |
|
|
Вакуумная система |
● Двухступенчатый пластинчато-роторный вакуумный насос с магнитным клапаном для предотвращения попадания масла в трубку. ● Фланец с двойным силиконовым кольцом саморасширяющегося типа, нержавеющая сталь 304 HCP. ● Игольчатый клапан + механический вакуумметр + выпускной клапан |
|
Гарантия |
● Гарантия сроком на один год. (Расходные детали, такие как нагревательные элементы и тигли, не покрываются гарантией) ● ВНИМАНИЕ: Любые повреждения, вызванные использованием агрессивных и кислых газов, не покрываются Ограниченной гарантией сроком один год. |
|
Сертификат |
|
|
Ⅱ. Особенности применения |
|
|
Внимание |
● Скорость охлаждения этой вертикальной трубчатой печи не должна превышать 10℃/мин. ● Не рекомендуется использовать с этой печью токсичные или взрывоопасные газы без необходимого контроля безопасности и надзора. ● При длительном использовании на поверхности огнеупорной керамики могут появиться небольшие трещины. Это нормальное явление, и трещины можно устранить с помощью покрытия из оксида алюминия. ● Перед закрытием двери необходимо вставить огнеупорный дверной блок. |
Трубчатая вертикальная печь 1200℃
|
Модель |
D*длина нагреваемой зоны |
Мощность |
Максимальная рабочая температура |
Термопара |
Материал трубы |
Нагревательные элементы |
|
BR-12NT-40/300 |
40x300мм |
3 кв |
1200℃ |
K тип |
Кварц |
Fe-Cr-Al-Mo проволочный |
|
BR-12NT-60/300 |
60x300мм |
3 кв |
||||
|
BR-12NT-80/300 |
80x300мм |
5 кв |
||||
|
BR-12NT-100/300 |
100x300мм |
5 кв |
||||
|
BR-12NT-120/300 |
120x300мм |
6 кв |
||||
|
BR-12NT-40/450 |
40x450мм |
3 кв |
||||
|
BR-12NT-60/450 |
60x450мм |
3 кв |
||||
|
BR-12NT-80/450 |
80x450мм |
5 кв |
||||
|
BR-12NT-100/450 |
100x450мм |
5 кв |
||||
|
BR-12NT-120/450 |
120x450мм |
6 кв |
Вертикальная трубчатая печь 1400℃
|
Модель |
D*длина зоны нагрева |
мощность |
Макс. Раб. температуры |
Термопара |
Материал трубы |
Нагревательный элемент |
|
BR-14ST-40/300 |
40x300мм |
4 кв |
1400℃ |
S тип |
корундовая |
Sic нагреватель |
|
BR-14ST-60/300 |
60x300мм |
4 кв |
||||
|
BR-14ST-80/300 |
80x300мм |
4 кв |
||||
|
BR-14ST-100/300 |
100x300мм |
6 кв |
||||
|
BR-14ST-120/300 |
120x300мм |
6 кв |
||||
|
BR-14ST-40/450 |
40x450мм |
4 кв |
||||
|
BR-14ST-60/450 |
60x450мм |
4 кв |
||||
|
BR-14ST-80/450 |
80x450мм |
4 кв |
||||
|
BR-14ST-100/450 |
100x450мм |
6 кв |
||||
|
BR-14ST-120/450 |
120x450мм |
6 кв |
Вертикальная трубчатая печь до 1600С
|
Модель |
D* длина зоны нагрева |
Мощность |
Макс. Раб. Темп. |
термопара |
Материал трубы |
Нагервательный элемент |
|
BR-16MT-40/300 |
40x300мм |
4 кв |
1600℃ |
B тип |
корунд |
MoSi2 нагерватель |
|
BR-16MT-60/300 |
60x300мм |
4 кв |
||||
|
BR-16MT-80/300 |
80x300мм |
4 кв |
||||
|
BR-16MT-100/300 |
100x300мм |
6 кв |
||||
|
BR-16MT-120/300 |
120x300мм |
6 кв |
||||
|
BR-16MT-40/450 |
40x450мм |
5 кв |
||||
|
BR-16MT-60/450 |
60x450мм |
5 кв |
||||
|
BR-16MT-80/450 |
80x450мм |
5 кв |
||||
|
BR-16MT-100/450 |
100x450мм |
7 кв |
||||
|
BR-16MT-120/450 |
120x450мм |
7 кв |
