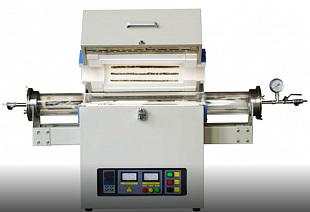

Высокотемпературная лабораторная вакуумная трубчатая печь, горизонтальная трубчатая печь 1200℃ 1400℃ 1600℃
В вакуумных трубчатых печах Brother используется трубка из высокочистого оксида алюминия или кварца, рабочая температура от 300 ℃ до 1600 ℃. Печи имеют передовую систему контроля температуры, высокую точность температуры, простоту в эксплуатации, отличный эффект теплоизоляции, симметричную однородность температуры. В основном используется для лабораторий университетов, исследовательских центров, производственных предприятий и т. д.
Горизонтальная трубчатая печь BR-12NT оснащена кварцевой трубкой с внешним диаметром 40, 60, 70, 80 или 100 мм и парой вакуумных уплотнительных фланцев из нержавеющей стали с игольчатыми клапанами и манометром, позволяющими нагревать образцы в условиях вакуума или потока газа. Температура этой трубчатой печи контролируется высокоточным цифровым контроллером, с 50 программами с точностью +/- 1 ℃. Макс. рабочая температура 1200℃.
Горизонтальная трубчатая печь BR-1400ST макс. рабочая температура 1400℃.
Горизонтальная трубчатая печь BR-1600MT макс. рабочая температура 1600℃.
Характеристики вакуумной трубчатой печи:
- Максимальная температура:
- 1200 ℃ (проволока HRE Fe-Cr-Al-Mo)
- 1400 ℃ (нагреватель SiC)
- 1600 ℃ (нагреватель MoSi2)
- 50 программа и автоматическое управление
- Структура печи, двойной охлаждающий вентилятор, двухслойная сталь, температура поверхности ниже 50 ℃
- Уплотнительный фланец из нержавеющей стали 304
- Регулируемая опорная конструкция фланца на обоих концах для продления срока службы трубы печи
- Функция защиты от перегрева, автоматическое отключение при превышении допустимой температуры.
- Защитная защита Автоматическое отключение при протечке корпуса печи
- Скорость нагрева ≦20℃/мин
- Точность температуры ±1 ℃
- Максимальный вакуум -0,1 МПа (стандартный тип)
- Макс. вакуум 7×10^(-5) Па (высоковакуумный тип)
Стандартные запасные части:
- Заглушка 4 шт.
- Трубка печи 1 шт.
- Вакуумный насос 1 шт.
- Вакуумный уплотнительный фланец 2 комплекта
- Вакуумметр 1 шт.
Дополнительные запасные части:
- Вакуумная система (пластинчатый вакуумный насос, диффузионный насос, молекулярный насос)
- Атмосферная система (поплавковый расходомер, массовый расходомер)
- Быстросъемный фланец, Трехсторонний фланец
- 7-дюймовый сенсорный HD-экран
|
Ⅰ. Технические характеристики |
|
|
Максимальная температура |
|
|
Рабочая температура |
|
|
Стандартная система управления |
● Автоматическое ПИД-управление с фазовым сдвигом и токоограничивающим резистором. ● 50 программ для точного управления скоростью нагрева, скоростью охлаждения и временем выдержки. ● Встроенная функция автоматической настройки ПИД-регулятора с защитой от перегрева и поломки термопары.
● Защита от перегрева и сигнализация позволяют работать без обслуживающего персонала. |
|
Опционально к системе управления |
● Программное обеспечение (Печью можно управлять с ПК, установив управляющее программное обеспечение) ● Регулятор температуры с сенсорным экраном |
|
Точность поддержания температуры |
|
|
Скорость нагрева |
|
|
Термопара |
|
|
Нагревательный элемент |
|
|
Макс. вакуум |
|
|
Камера печи |
Трехслойная |
|
Структура печи |
|
|
Вакуумная система |
● Двухступенчатый пластинчато-роторный вакуумный насос с магнитным клапаном для предотвращения впитывания масла в трубу. ● Фланец с двойным силиконовым кольцом саморасширяющегося типа, нержавеющая сталь 304 HCP. ● Игольчатый клапан + механический вакуумметр + выпускной клапан |
|
Гарантия |
● Гарантия 1 год. (Расходные детали, такие как нагревательные элементы не входят в гарантию) ● ВНИМАНИЕ: Любые повреждения, вызванные использованием коррозионно-активных и кислых газов, не покрываются гарантией сроком один год. |
|
Сертификация |
|
|
Ⅱ. Замечания по использованию |
|
|
Внимание |
● Скорость охлаждения не должна превышать 5 ℃/мин. ● Не рекомендуется использовать с этой печью токсичные или взрывоопасные газы без необходимого контроля безопасности и надзора. ● При длительном использовании на поверхности огнеупорной керамики могут появиться небольшие трещины. ● В трубчатой печи не следует использовать вакуум выше 1500 ℃, в противном случае труба может серьезно деформироваться. |
Стандартные модели
Вакуумная трубчатая печь до 1200℃
|
Модель |
D*зона нагрева |
Мощность |
Макс. Раб. температура |
Термопара |
Материал трубы |
Нагревательные элементы |
|
BR-12NT-40/300 |
40x300мм |
3 КВ |
1200℃ |
K тип |
Кварцевая труба |
Fe-Cr-Al-Mo проволока |
|
BR-12NT-60/300 |
60x300mмм |
3 КВ |
||||
|
BR-12NT-80/300 |
80x300мм |
5 КВ |
||||
|
BR-12NT-100/300 |
100x300мм |
5 КВ |
||||
|
BR-12NT-120/300 |
120x300мм |
6 КВ |
||||
|
BR-12NT-40/450 |
40x450мм |
3 КВ |
||||
|
BR-12NT-60/450 |
60x450мм |
3 КВ |
||||
|
BR-12NT-80/450 |
80x450мм |
5 КВ |
||||
|
BR-12NT-100/450 |
100x450мм |
5 КВ |
||||
|
BR-12NT-120/450 |
120x450мм |
6 КВ |
Вакуумная трубчатая печь до 1400℃
|
Модель |
D*зона нагрева |
мощность |
Макс. Рабочая температура |
термопара |
Материал трубы |
Нагревательный элемент |
|
BR-14ST-40/300 |
40x300мм |
4 КВ |
1400℃ |
S тип |
Корундовая труба |
Sic (карбид кремниевый) нагреватель |
|
BR-14ST-60/300 |
60x300мм |
4 KВ |
||||
|
BR-14ST-80/300 |
80x300мм |
4 KВ |
||||
|
BR-14ST-100/300 |
100x300мм |
6 KВ |
||||
|
BR-14ST-120/300 |
120x300мм |
6 KВ |
||||
|
BR-14ST-40/450 |
40x450мм |
4 KВ |
||||
|
BR-14ST-60/450 |
60x450мм |
4 KВ |
||||
|
BR-14ST-80/450 |
80x450мм |
4 KВ |
||||
|
BR-14ST-100/450 |
100x450мм |
6 KВ |
||||
|
BR-14ST-120/450 |
120x450mm |
6 КВ |
Вакуумная трубчатая печь до 1600℃
|
Модель |
D* зона нагрева |
Мощность |
Максимальная рабочая температура |
Термопара |
Материал трубы |
Нагревательный элемент |
|
BR-16MT-40/300 |
40x300мм |
4 KВ |
1600℃ |
B тип |
Корундовая труба |
MoSi2 (дисилицид молибденовый) нагреватель |
|
BR-16MT-60/300 |
60x300мм |
4 KВ |
||||
|
BR-16MT-80/300 |
80x300мм |
4 KВ |
||||
|
BR-16MT-100/300 |
100x300мм |
6 KВ |
||||
|
BR-16MT-120/300 |
120x300мм |
6 КВ |
||||
|
BR-16MT-40/450 |
40x450мм |
5 КВ |
||||
|
BR-16MT-60/450 |
60x450мм |
5 KВ |
||||
|
BR-16MT-80/450 |
80x450мм |
5 KВ |
||||
|
BR-16MT-100/450 |
100x450мм |
7 KВ |
||||
|
BR-16MT-120/450 |
120x450мм |
7 KВ |
