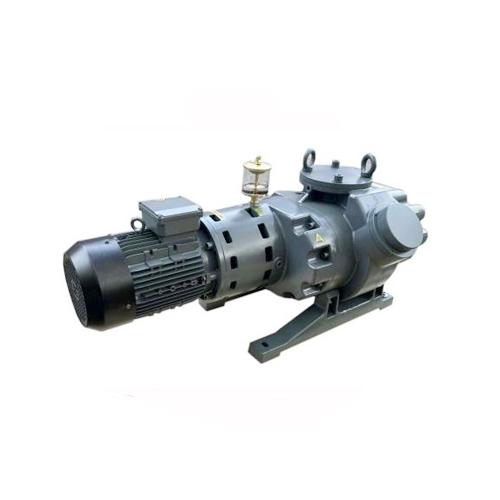

Вакуумный насос Рутса — это безконтактный механический бустер, работающий по принципу вращения двух синхронизированных роторных лопастей в форме восьмёрок внутри герметичного корпуса. Его задача — ускорить перекачивание газа от камеры к форвакуумному насосу, тем самым:
- увеличивая скорость откачки до 10–20 раз;
- снижая остаточное давление;
- сокращая время выхода на рабочий вакуум.
Рутс-насос не работает автономно — он устанавливается последовательно с форвакуумным насосом (чаще всего пластинчато-роторным или винтовым).
Где применяются вакуумные насосы Рутса?
Промышленность:
- Вакуумная металлургия (напыление, плавка, пайка);
- Обработка пластмасс и резины;
- Сушка, дегазация и откачка влаги;
- Производство трансформаторов, кабелей, электроники;
- Конвейерные линии в упаковке и пищевой промышленности.
Наука и исследование:
- Камеры высокого вакуума;
- Вакуумные испытательные установки;
- Экспериментальные установки с большими объёмами.
Основные преимущества насосов Рутса
- Колоссальная производительность
Скорость откачки — от 150 до 15 000 м³/ч и выше. Это делает Рутс-насосы идеальными для больших камер и быстрого вакуумирования объёмов.
- Повышение эффективности всей вакуумной системы
Установка Рутса позволяет уменьшить нагрузку на форвакуумный насос, продлевая его ресурс и снижая частоту обслуживания.
- Энергосбережение
При правильной конфигурации (в том числе с частотным преобразователем) Рутс-насос позволяет экономить до 30% электроэнергии, особенно при длительной работе в режиме частичной нагрузки.
- Безмасляная рабочая зона
Газ не контактирует с маслом — это делает Рутс-насосы подходящими для чистых процессов, где важно избежать загрязнений.
- Надёжность и низкий износ
Роторы не контактируют друг с другом или корпусом — это значит отсутствие трения, минимум износа и длительный срок службы без капитального ремонта.
Принцип работы:
- Предварительный вакуум создаётся форвакуумным насосом;
- После достижения безопасного давления запускается насос Рутса;
- Роторы вращаются синхронно, создавая движение газа из камеры в сторону откачки;
- Давление в камере снижается значительно быстрее, а общий поток газа ускоряется.
Для защиты от перегрузок обычно устанавливаются:
- перепускные клапаны (байпасы);
- частотные преобразователи для плавного пуска;
- датчики давления и автоматика защиты.
Технические параметры (примерно)
|
Параметр |
Значение |
|
Производительность |
от 150 до 15 000 м³/ч |
|
Диапазон рабочего давления |
от 10⁻² до 10⁻⁴ мбар |
|
Тип привода |
Асинхронный двигатель / ЧРП |
|
Материалы корпуса |
Чугун, алюминий, нержавеющая сталь |
|
Тип охлаждения |
Воздушное или водяное |
|
Монтажное положение |
Горизонтальное / вертикальное |
Почему выбирают наши насосы Рутса?
- Инженерная поддержка — мы подбираем насос с учётом всех нюансов вашего процесса;
- Производители мирового уровня (аналоги Busch, Leybold, Pfeiffer) — поставляем оборудование от проверенных брендов ULVAC, Shanghai EVP, DVE, VALUE и др.);
- Варианты под заказ — доступны модели с фланцами ISO/KF, DN, байпасами, водяным охлаждением, низким уровнем шума;
- Сервис и запчасти — склад комплектующих, выезд инженеров, диагностика и обучение персонала.
