Модель |
EODT-250 |
EODT-320 |
EODT-400 |
EODT-500 |
|
|
Остаточное давление (Па) |
5 × 10-5 |
||||
|
Производительность (л/с) |
3100 |
4600 |
7500 |
1`1000 |
|
|
Давление форвакуумного насоса (Па) |
40 |
||||
|
Скорость обратного потока мг/(см2·мин) |
≤3× 10-2 |
||||
|
Время нагрева (мин) |
20 |
||||
|
Мощность нагрева (кВт) |
2.2-2.4 |
3.5-3.8 |
6 |
7.2-8 |
|
|
Напряжение (В) |
220 |
380 |
|||
|
Объём масла (л) |
1.2-1.5 |
1.6-1.8 |
3-4 |
5-6 |
|
|
Потребление охлаждающей воды (л/ч) |
350 |
420 |
500 |
600 |
|
|
Диаметр входа (мм) |
250 |
320 |
400 |
500 |
|
|
Диаметр выхода (мм) |
63 |
63 |
63 |
100 |
|
|
Скорость форвакуумного насоса (л/с) |
8-15 |
15-30 |
30-70 |
70-150 |
|
|
Габариты (мм) |
Длина |
475 |
590 |
760 |
900 |
|
Ширина |
460 |
540 |
720 |
810 |
|
|
Высота |
560 |
672 |
785 |
940 |
|
|
Вес (кг) |
50 |
70 |
95 |
258 |
|

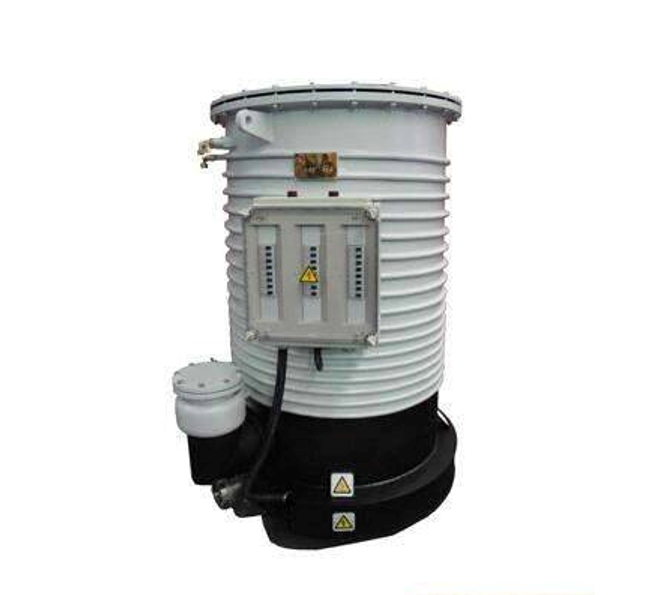

Масляный диффузионный вакуумный насос серии EODT — это основное оборудование для получения высокого вакуума (10-1–10-5 Па) с высокой скоростью откачки от 3100 до 110 000 л/с.
Характеристики:
1. Насос оснащён смотровым окошком, отверстиями для заливки и слива масла, устройством контроля температуры масла в насосе и защиты от перегрева, а также устройством оповещения о высокой температуре охлаждающей воды.
2. Нагреватель диффузионного насоса состоит из нескольких параллельно соединённых нагревательных трубок, что позволяет заменять трубки во время работы насоса и сокращает время нагрева, а также повышает эффективность нагрева.
3. Низкий возврат масла. Без пластины водяного охлаждения возврат масла составляет 1×10-3 мг/см2·мин для обычного масла для диффузионных насосов и 1×10-4 мг/см2·мин для силиконового масла 275.
Основное применение:
Масляный диффузионный вакуумный насос серии EODT широко используется в вакуумном напылении, вакуумных печах, электронике, химической промышленности, авиации, аэрокосмической отрасли, металлургии, производстве материалов, биологической медицине, энергетике, освоении космоса и других высокотехнологичных областях, а также получил высокую оценку в сфере производства титановой губки.
