Необходимость вакуумной арматуры:
Без надёжных соединений вакуум быстро теряется, оборудование перегревается, а процессы выходят из стабильного режима.
Современная вакуумная арматура рассчитана на работу в диапазоне от 10⁻¹ до 10⁻⁹ мбар, устойчива к вибрациям, термоциклам, агрессивным газам и высокой частоте переключений.
Мы предлагаем унифицированные компоненты, совместимые со стандартами KF, ISO, CF и VCR — для научного, промышленного и лабораторного оборудования.

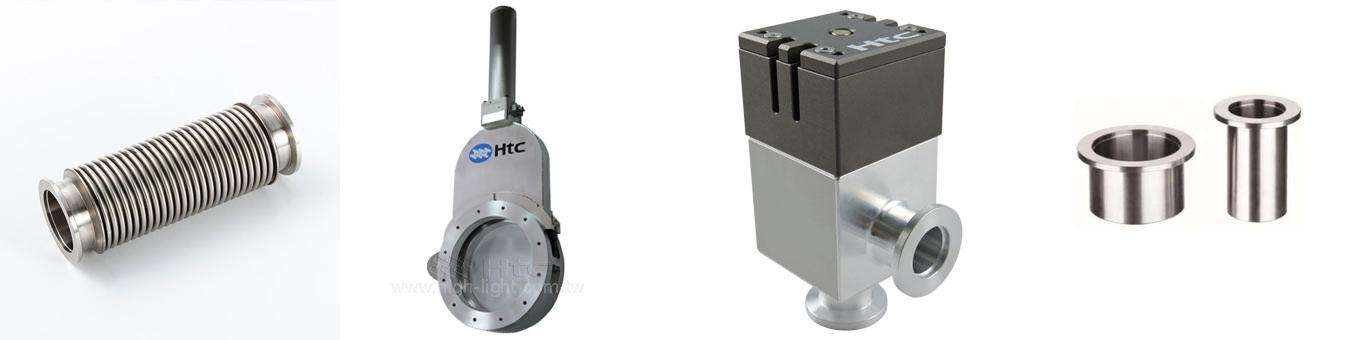

Основные категории вакуумной арматуры:
Вакуумные тройники (Т-образные и Y-образные)
Используются для разветвления потока в вакуумных системах, подключения датчиков, ловушек, клапанов.
• Материалы: нержавеющая сталь AISI 304/316L, алюминий;
• Стандарты: KF, ISO, CF;
• Диаметры: от DN10 до DN160+;
• Исполнение: сварное, цельнотянутое, с фланцами или муфтами.
- Высокая точность геометрии
- Вакуумная герметичность до 10⁻⁹ мбар
- Шлифованная внутренняя поверхность — минимизация загрязнений

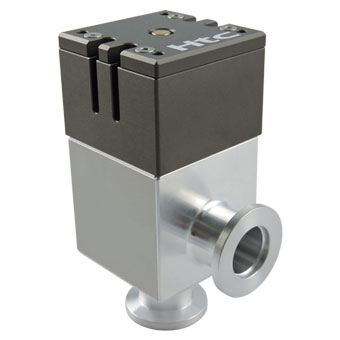

Вакуумные клапаны (ручные, электромагнитные, пневматические)
Для перекрытия и регулировки потока газа в вакуумной линии.
Типы:
— Клапаны с мягким уплотнением (до 10⁻⁶ мбар);
— Металло-металлические клапаны (до 10⁻⁹ мбар);
— Быстродействующие отсечные;
— Вентильные и шаровые исполнения.
• Длительный ресурс (от 100 000 циклов)
• Возможность работы в агрессивных средах и при высоких температурах
• Управление вручную, от электропривода или пневматической системы

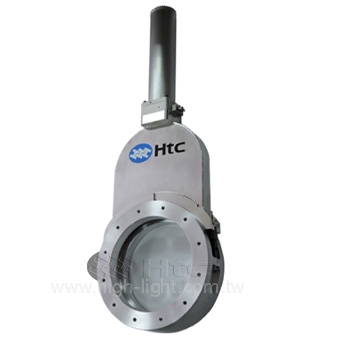

Вакуумные затворы (дисковые, поворотные)
Обеспечивают герметичное перекрытие вакуумной магистрали. Удобны для технологических линий, которые часто открываются.
• Подходят для среднего и высокого вакуума (до 10⁻⁸ мбар);
• Быстрая установка, минимальный износ уплотнителя;
• Поддержка ручного и пневмопривода.
- Простота конструкции и высокая надёжность
- Компактные габариты
- Устойчивость к частым открытиям/закрытиям
Вакуумные углы (90°, 45°)
Позволяют изменить направление потока при минимальных потерях давления.
• Стандарты: KF, CF, ISO
• Материалы: AISI 304/316L
• Тип исполнения: сварные, цельнотянутые, с фланцами
- Полная герметичность на УВВ
- Под полировку под УЗ чистку
- Возможность изготовления с отводом под датчик

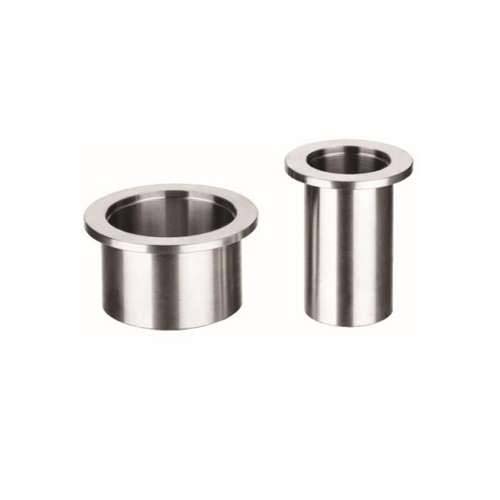

Фланцы (KF, ISO, CF, VCR)
- Обеспечивают герметичное разъёмное соединение в вакуумной магистрали
- Материалы: AISI 304, 316L, алюминий
- Размеры: DN10 – DN320+
- Совместимость с европейскими и американскими стандартами
- Широкий выбор: фланцы с зажимами, уплотнительными кольцами, переходами
- Для всех уровней вакуума: от 10⁻¹ до 10⁻¹² мбар (CF)

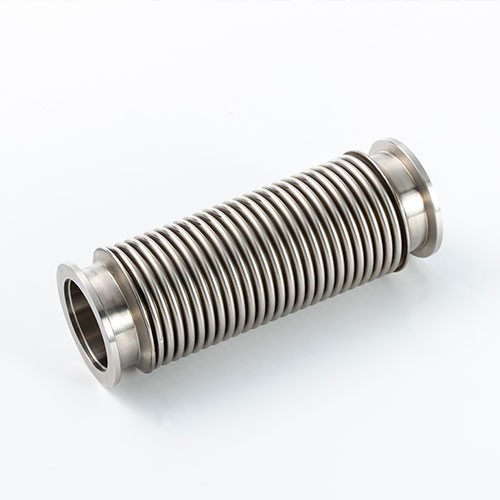

Вакуумные сильфоны
Гибкие соединения, компенсирующие вибрации, осевые и угловые смещения.
• Количество гофр: от 2 до 50+;
• Исполнение: сварные, формованные, с фланцами и муфтами;
• Длина: от 50 мм до 1000 мм и более;
• Материал: нержавеющая сталь (AISI 316L).
- Устойчивость к многократным деформациям
- Используются как в мобильных системах, так и в УВВ
- Возможность индивидуального заказа по размерам
Азотные ловушки (LN₂ trap)
Используются для улавливания паров масла и загрязнений в высоковакуумных системах — между форвакуумным и высоковакуумным насосом.
• Принцип работы: охлаждение до -196 °C жидким азотом
• Материал: нержавеющая сталь
• Оснащаются заливной горловиной, сливом, фланцами
- Защита высоковакуумных насосов от загрязнений
- Повышение глубины вакуума
- Минимизация обратного потока паров
Почему выбирают нас?
- Широкий ассортимент на складе — от стандартных KF-фитингов до сложной арматуры CF-UHV уровня;
- Сертификаты качества и вакуумные протоколы испытаний;
- Помощь инженеров в подборе схем, фланцев и адаптеров;
- Возможность изготовления под заказ — нестандартные диаметры, нестандартная длина, нестандартные углы или ответвления;
- Комплектация линий под ключ: арматура + насосы + трубопроводы + автоматика.
Когда стоит заменить арматуру?
• Герметичность нарушена даже после замены уплотнений
• Необходим переход на более глубокий вакуум
• Требуется новая компоновка системы
• Важно повысить надёжность и упростить монтаж/обслуживание
