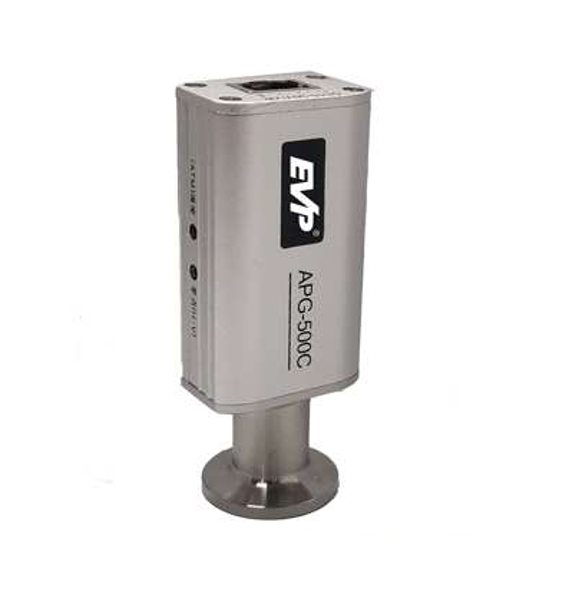

Датчик вакуумный APG-500 (Пирани)

Датчик вакуумный APG-500 (Пирани)

Технические характеристики:
* Принцип измерения основан на физических свойствах теплопроводности и сопротивления (Пирани)
* Регулирующий интерфейс DN 16 ISO
* Диапазон измерений 3× 10-2 ~ 1,0 × 105 Па (подходит только для воздуха, азота, кислорода, угарного газа)
* Точность (для азота) 1 × 10-1 ~ 5,0 × 103 Па ±30 % от показаний
3 × 10-2 ~ 1 × 10-1 Па ±50 % от показаний
5 × 103 ~ 1 × 105 Па ±50 % от показаний
* Повторяемость 1 × 10-1 ~ 5 × 103 Па, 5 % от показаний

◆Выходной сигнал (сигнал измерения)
*Диапазон напряжения 0 ~ +9,5 В постоянного тока
*Выходное напряжение +2,5 ~ +9,0 В постоянного тока
*Логарифм отношения напряжения к вакууму: 1,0 В на каждый уровень
*Сигнал об ошибке 0 ~ +0,5 В постоянного тока (обрыв нити)
*Выходное сопротивление 2×5,1 Ом**
*Малое сопротивление 10 кОм
* Время отклика 100 мс
*Диапазон регулирования 1× 10-1 ~ 5,0 × 103 Па
*Управляющий выход 1: выход с открытым коллектором (30 В постоянного тока / 100 мА)
*Сопротивление передатчика 27,0 кОм
*Регулировка Два небольших отверстия на боковой стороне передатчика используются для полной шкалы (при атмосферном давлении)
Регулировка нулевой точки (в состоянии высокого вакуума)

 ◆ Мощность
*Входное напряжение передатчика: +13,5 ~ +30 В постоянного тока
*Пульсация ≤5 % от пика до пика
* Ток <300 мА (**** пусковой ток)
*Потребляемая мощность ≤2 Вт
*Кабельное соединение, электрический разъем FCC 68 / RJ45, 8-контактный электрод

*Кабель для передатчика, 8-жильный
*Длина кабеля ≤100 метров (диаметр провода не менее 8×0,18 мм2
*Концепция заземления.
*Вакуумная система подключена к общему сигналу через резистор сопротивлением 10 кОм (разница в напряжении составляет менее 45 В)
*Заземление питания и сигнальное заземление выполняются отдельно
*Материалы, подвергающиеся воздействию вакуума: вольфрам, никель, нержавеющая сталь, нитриловый каучук
*Допустимое давление 0,3 МПа (абсолютное давление), только для инертного газа
*Допустимая температура для измерения вакуума: +5–+45 °C
*Относительная влажность. При температуре ниже или равной +31 °C относительная влажность составляет менее 80 %, а при температуре +40 °C относительная влажность снижается до 50 %.
*Использовать только в помещении
* Направление установки Вертикальная установка
*Опасность
*Передатчик можно подключать только к источнику питания, прибору или контроллеру, которые соответствуют требованиям к заземлению сверхнизкого напряжения.
*Для подключения питания передатчика необходимо использовать предохранитель.
