Модель |
EDV-3 |
EDV -5 |
EDV -10 |
EDV -16 |
EDV -24 |
EDV -30 |
|
|
Скорость потока (м3/ч) / (л/мин) |
3.6 / 60 |
5.4 / 90 |
9.9 / 165 |
14.4 /240 |
24 / 336 |
30 / 500 |
|
|
Остаточное давление (Па) |
Закрытый газобалласт |
≤5×10-1 |
|||||
|
Открытый газобалласт |
≤5 |
≤5 |
≤5 |
≤5 |
≤4 |
≤4 |
|
|
Мощность двигателя (кВт) |
0.4 |
0.4 |
0.4 |
0.55 |
0.75 |
1.1 |
|
|
Напряжение (В) |
220/380 |
||||||
|
Диаметр (мм) |
Входного фланца |
KF25 / KF16 |
KF25 / KF16 |
KF25 / KF16 |
KF25 / KF16 |
KF25 / KF40 |
KF40 / KF25 |
|
Выходного фланца |
KF25 |
KF25 |
KF25 |
KF25 |
KF25 |
KF25 |
|
|
Уровень шума, дБ (А) |
63 |
63 |
63 |
63 |
63 |
63 |
|
|
Объем масла (л) |
0.7 |
0.7 |
1.1 |
1.2 |
1.7 |
1.9 |
|
|
Вес (кг) |
22.5 |
22.5 |
25 |
27 |
38 |
43 |
|
|
Модель |
EDV-40 |
EDV -60 |
EDV -90 |
EDV -175 |
EDV -275 |
|
|
Скорость потока (м3/ч) / (л/мин) |
3.6 / 60 |
5.4 / 90 |
9.9 / 165 |
14.4 /240 |
24 / 336 |
|
|
Остаточное давление (Па) |
Закрытый газобалласт |
≤5×10-1 |
||||
|
Открытый газобалласт |
≤4 |
≤4 |
≤4 |
≤2 |
≤2 |
|
|
Мощность двигателя (кВт) |
1.5 |
2.2 |
2.2 |
5.5 |
7.5 |
|
|
Напряжение (В) |
220/380 |
220/380 |
380 |
380 |
380 |
|
|
Диаметр (мм) |
Входного фланца |
KF40 / KF25 |
KF40 |
KF40 |
VG80 |
VG80 |
|
Выходного фланца |
KF40 |
KF40 |
KF40 |
VG50 |
VG50 |
|
|
Уровень шума, дБ (А) |
63 |
65 |
65 |
75 |
75 |
|
|
Объем масла (л) |
2.1 |
5 |
5.5 |
20-25 |
23-28 |
|
|
Вес (кг) |
50 |
87 |
91 |
210 |
236 |
|

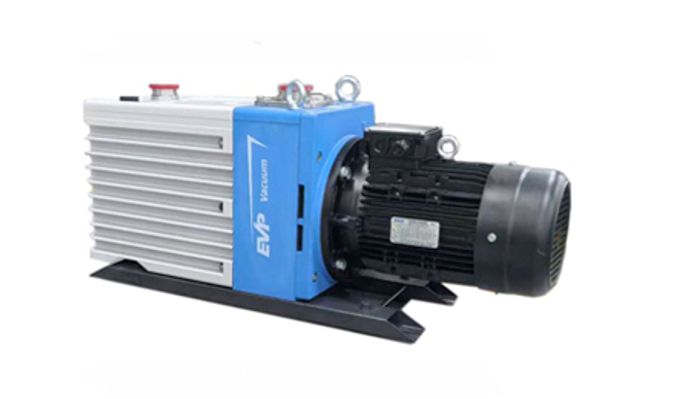

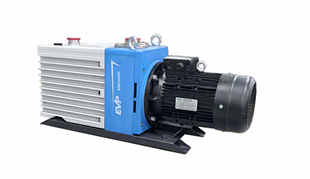

Пластинчато-роторный вакуумный насос серии EDV имеет прямой привод, высокую эффективность и масляное уплотнение. Это двухступенчатый насос, который обеспечивает более высокий уровень вакуума, чем одноступенчатый пластинчато-роторный вакуумный насос.
Характеристики:
1. Оптимизированная конструкция и прецизионная обработка обеспечивают низкий уровень вибрации, шума и длительный срок службы.
2. Встроенный обратный клапан для предотвращения возврата масла.
3. Принудительная подача смазки обеспечивает смазку насоса и гарантирует внутреннее уплотнение в насосе во время работы в условиях от атмосферного давления до высокого вакуума.
4. Большое смотровое окно позволяет легко контролировать уровень масла.
Основное применение:
Пластинчато-роторные вакуумные насосы серии EDV широко используются в лабораториях, для анализа с помощью приборов, в лазерной технике, при вакуумном напылении покрытий, в оборудовании для производства полупроводников, для вакуумной дегазации, в качестве вспомогательных насосов для электронных микроскопов, для освещения и вакуумной сушки и т. д.
