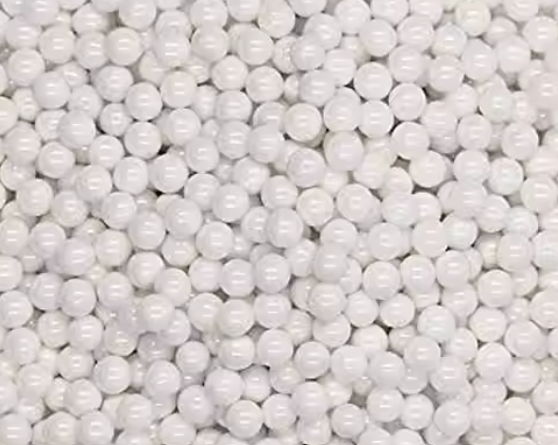

Керамический помольный бисер является критически важным элементом в процессах тонкого и сверхтонкого измельчения. В промышленности применяются четыре основных типа керамических бисерин, каждый из которых обладает уникальными характеристиками и оптимален для конкретных задач:
Циркониевый бисер (ZrO₂)
Химический состав: Стабилизированный оксид циркония (обычно Y₂O₃-стабилизированный)
Физические свойства:
· Плотность: 5,6-6,0 г/см³
· Твердость: 8,5-9,0 по Моосу
· Прочность на сжатие: ≥2000 МПа
· Термостойкость: до 800°C
Преимущества:
· Наивысшая плотность среди керамических мелющих тел
· Исключительная ударная вязкость
· Минимальный износ в агрессивных средах
· Сохраняет сферичность в течение всего срока службы
Недостатки:
· Высокая стоимость
· Ограниченная термостойкость по сравнению с Si₃N₄
Оптимальные применения:
· Нанодиспергирование (0,1-0,3 мм)
· Фармацевтическая промышленность
· Производство высококачественных красок и пигментов
Алюмосиликатный бисер
Химический состав: Al₂O₃ (45-60%) + SiO₂ (35-50%)
Физические свойства:
· Плотность: 2,5-3,2 г/см³
· Твердость: 7,0-7,5 по Моосу
· Прочность на сжатие: 800-1200 МПа
· Термостойкость: до 1000°C
Преимущества:
· Наиболее экономичный вариант
· Достаточная твердость для большинства применений
· Хорошая химическая стойкость
· Широкий диапазон размеров (0,3-5 мм)
Недостатки:
· Высокий износ при интенсивном помоле
· Ограниченная стойкость в кислых средах
Оптимальные применения:
· Керамическая промышленность
· Производство строительных материалов
· Пищевая переработка (кроме кислотных сред)
Оксид-алюминиевый бисер (Al₂O₃)
Химический состав: Al₂O₃ (≥95%)
Физические свойства:
· Плотность: 3,6-3,9 г/см³
· Твердость: 9,0 по Моосу
· Прочность на сжатие: 1500-2000 МПа
· Термостойкость: до 1500°C
Преимущества:
· Максимальная твердость среди оксидных керамик
· Отличная износостойкость
· Химическая инертность
· Длительный срок службы
Недостатки:
· Хрупкость при ударных нагрузках
· Высокая стоимость производства
· Ограничения по минимальному размеру (≥0,5 мм)
Оптимальные применения:
· Абразивные материалы
· Обработка твердых сплавов
· Производство технической керамики
Нитрид-кремниевый бисер (Si₃N₄)
Химический состав: Si₃N₄ (≥95%)
Физические свойства:
· Плотность: 3,2-3,3 г/см³
· Твердость: 9,0-9,5 по Моосу
· Прочность на сжатие: 2500-3000 МПа
· Термостойкость: до 1400°C
Преимущества:
· Лучшее сочетание твердости и вязкости
· Исключительная термостойкость
· Низкий коэффициент трения
· Стойкость к термоударам
Недостатки:
· Наивысшая стоимость среди аналогов
· Сложность производства мелких фракций
· Ограниченная доступность на рынке
Оптимальные применения:
· Высокоэнергетическое измельчение
· Авиакосмическая промышленность
· Обработка сверхтвердых материалов
Сравнительная таблица характеристик
|
Параметр |
ZrO₂ |
Al₂O₃-SiO₂ |
Al₂O₃ |
Si₃N₄ |
|
Плотность (г/см³) |
5,6-6,0 |
2,5-3,2 |
3,6-3,9 |
3,2-3,3 |
|
Твердость (Моос) |
8,5-9,0 |
7,0-7,5 |
9,0 |
9,0-9,5 |
|
Прочность (МПа) |
≥2000 |
800-1200 |
1500-2000 |
2500-3000 |
|
Макс. температура (°C) |
800 |
1000 |
1500 |
1400 |
|
Износ |
Низкий |
Средний |
Низкий |
Минимальный |
|
Стоимость |
Высокая |
Низкая |
Средняя |
Очень высокая |
Рекомендации по выбору
1. Для бюджетных решений → Алюмосиликатный (Al₂O₃-SiO₂)
2. Для стандартного помола → Оксид-алюминиевый (Al₂O₃)
3. Для сверхтонкого измельчения → Циркониевый (ZrO₂)
4. Для экстремальных условий → Нитрид-кремниевый (Si₃N₄)
Каждый материал имеет четко определенную область применения, где проявляет свои наилучшие качества. Выбор должен основываться на технических требованиях процесса и экономической целесообразности.
