Сверхтвердые инструменты для промышленной обработки: MCD, PCD, CBN, CVD.

Современные производственные процессы предъявляют все более высокие требования к режущему инструменту. Традиционные твердые сплавы часто не справляются с обработкой новых материалов и высокоскоростными режимами. На смену им пришли инструменты из сверхтвердых материалов, которые революционизировали процессы механической обработки.

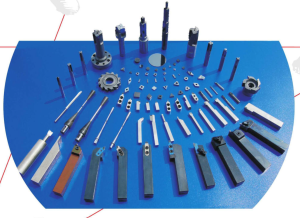

Мы предлагаем четыре основных класса сверхтвердых инструментов:

1. Алмазные инструменты (MCD и PCD)
2. Инструменты из кубического нитрида бора (CBN)
3. Керамические режущие инструменты
4. CVD-инструменты

1. Алмазные инструменты: бескомпромиссная твердость

1.1 Монокристаллический алмаз (MCD)

Свойства:
- Твердость по шкале Мооса: 10 (максимальная)
- Теплопроводность: 900-2000 Вт/(м·К)
- Температурная стабильность: до 700-800°C
- Коэффициент трения: 0,05-0,1

Производство:

MCD производится методом высокого давления и высокой температуры (HPHT). Кристаллы выращиваются в специальных прессах при давлениях около 5 ГПа и температурах 1400-1600°C.

Применение:

- Ультрапрецизионная обработка:
- Производство оптических компонентов
- Обработка зеркальных поверхностей
- Изготовление прецизионных деталей для медицинской техники
- Обработка цветных металлов:
- Алюминиевые сплавы (включая высококремнистые)
- Медь и ее сплавы
- Драгоценные металлы

Преимущества:

- Возможность получения поверхности с шероховатостью Ra < 0,01 мкм
- Минимальная деформация заготовки
- Исключительная стабильность размеров

Ограничения:

- Не подходит для обработки черных металлов
- Высокая стоимость
- Хрупкость при ударных нагрузках

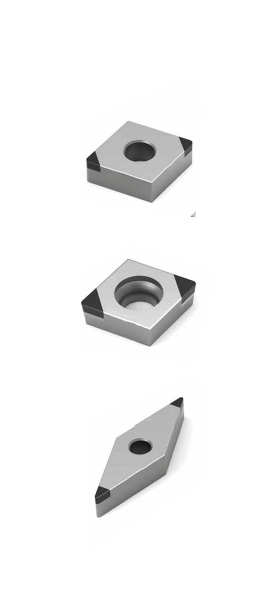

1.2 Поликристаллический алмаз (PCD)

Свойства:

- Твердость: 50-90 ГПа
- Термостойкость: до 700°C
- Размер зерна: 2-30 мкм

Технология производства:

PCD создается путем спекания алмазных микрокристаллов под высоким давлением с металлической связкой (обычно кобальт). Процесс происходит при температурах около 1500°C и давлениях 5-6 ГПа.

Типы PCD:

1. Стандартные (зерно 10-25 мкм) - для общего назначения
2. Мелкозернистые (2-10 мкм) - для чистовой обработки
3. Крупнозернистые (25-30 мкм) - для черновой обработки

Области применения:

1. Обработка алюминиевых сплавов:
   - Блоки цилиндров
   - Головки блоков
   - Корпуса КПП

2. Обработка композитных материалов:

   - Углепластики
   - Стеклопластики
   - Кевларовые композиты

3. Деревообработка:

- Фрезерование МДФ, HDF
- Обработка ламината

4. Производство электроники:

- Обработка печатных плат
- Фрезерование керамических подложек

Преимущества PCD:

- Срок службы в 50-100 раз превышает твердый сплав
- Возможность работы на скоростях до 3000 м/мин
- Стабильное качество поверхности
- Снижение энергопотребления на 20-30%

Рекомендации по применению:

- Оптимальные скорости резания: 500-2500 м/мин
- Подачи: 0,05-0,3 мм/об
- Не использовать СОЖ на водной основе (риск окисления связки)
- Минимальный радиус при вершине: 0,1 мм

2. CBN-инструменты: решение для твердых материалов

2.1 Свойства и производство

Физические характеристики:

- Твердость: 35-45 ГПа
- Термостойкость: до 1400°C
- Химическая инертность к железу

Производственный процесс:

CBN синтезируется из гексагонального нитрида бора при высоких давлениях (7-8 ГПа) и температурах (1500-2000°C). Для инструментов используется:

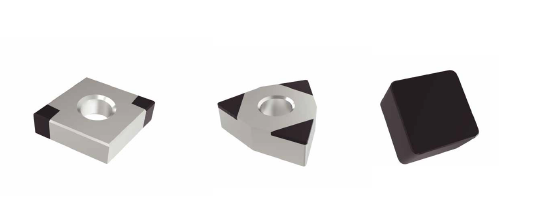

- Цельные CBN пластины
- CBN-напайки на твердосплавную основу
- Многослойные композиции

2.2 Классификация CBN-материалов

Тип 1 (Высокое содержание CBN - 80-95%)

- Для обработки закаленных сталей (45-65 HRC)
- Оптимален для прерывистого резания
- Пример: BZN6000, AMB90

Тип 2 (Низкое содержание CBN - 50-70%):

- Для серого чугуна
- Высокая стойкость к абразивному износу

2.3 Практическое применение

1. Обработка закаленных сталей:

- Шестерни и валы КПП
- Подшипниковые кольца
- Штаммпы и пресс-формы

Параметры резания:

- Скорость: 100-300 м/мин
- Подача: 0,05-0,2 мм/об
- Глубина: до 0,3 мм (чистовая), до 2 мм (черновая)

2. Обработка чугунов:

- Блоки цилиндров
- Тормозные диски
- Корпуса насосов

Параметры:

- Скорость: 500-1500 м/мин
- Подача: 0,1-0,4 мм/об
- Глубина: до 5 мм

3. Обработка жаропрочных сплавов:

- Лопатки турбин
- Компоненты реактивных двигателей

Преимущества:

- В 5-20 раз долговечнее твердых сплавов
- Возможность сухой обработки
- Стабильность размеров
- Высокое качество поверхности (Ra 0,2-0,8 мкм)

3. Керамические инструменты: высокие скорости и температуры

3.1 Виды режущей керамики

1. Оксидная керамика (Al₂O₃):

- Белая керамика: чистый оксид алюминия
- Черная керамика: Al₂O₃ + TiC

Свойства:

- Твердость: 2000-2200 HV
- Термостойкость: до 1200°C
- Применение: чистовая обработка чугунов

2. Нитридная керамика (Si₃N₄):

- Твердость: 1800-2000 HV
- Прочность на изгиб: до 1000 МПа
- Применение: черновая обработка чугунов

3. Смешанная керамика (SiAlON):

- Компромисс между твердостью и прочностью
- Универсальное применение

3.2 Оптимальные области применения

1. Высокоскоростная обработка чугунов:

-Скорости: 500-1500 м/мин
- Сухое резание
- Долговечность в 10-30 раз выше твердого сплава

2. Обработка жаропрочных сплавов:

- Никелевые сплавы (Inconel, Hastelloy)
- Титановые сплавы
- Параметры: V=100-300 м/мин, f=0,1-0,3 мм/об

3. Прерывистое резание:

- Современные керамики с добавками (TiCN, TiN)
- Улучшенная ударная вязкость

4. CVD-инструменты: тонкопленочные технологии

4.1 Технология CVD-покрытий

Процесс нанесения:

- Температура: 700-1100°C
- Газовая фаза: TiCl₄, CH₄, N₂, H₂
- Толщина: 5-20 мкм

Виды покрытий:

1. Стандартные:

- TiN (золотистый) - универсальное
- TiCN (серо-голубой) - для сталей
- Al₂O₃ (черный) - термостойкое

2. Специальные:

- Алмазоподобные (DLC)
- Многослойные наноструктурированные

4.2 Применение CVD-инструментов

1. Обработка сталей:

- Производительность на 30-50% выше
- Улучшенная стойкость к краевому износу

2. Обработка титановых сплавов:

- Специальные многослойные покрытия
- Снижение адгезии стружки

3. Высокопроизводительное фрезерование:

- Комбинация субстрата и покрытия
- Оптимизированная геометрия для CVD

Сравнительная таблица эффективности:

Параметр	Твердый сплав	PCD	CBN	Керамика
Срок службы	1x	50-100x	20-50x	10-30x
Скорость резания	100-300	500-3000	100-1500	500-1500
Окупаемость	-	2-6 мес	1-4 мес	1-3 мес
